Как установить и подключить магнитолу на Лада Ларгус

Про аудиоподготовку Лада Ларгус или как установить магнитолу и динамики

На Лада Ларгус аудиоподготовка присутствует на всех модификациях, а вот магнитолой и динамиками укомплектовывают только в виде опций на комплектациях “норма” и люкс”. Далее попробуем разобраться, что завод изготовитель понимает под словом “аудиоподготовка” и какие разъемы имеет штатная магнитола Лада Ларгус.

Аудиоподготовка Лада Ларгус – это антенна с кабелем, подавитель помех, жгут проводов к радио, жгут проводов для подключения динамиков передних дверей. Этим перечнем АвтоВАЗ наградил все комплектации Лада Ларгус.
Жгут проводов для подключения задних динамиков (дверей) есть на всех универсалах и отсутствует у фургона.
Штатная магнитола Лада Ларгус с функциями CD-MP3+AUX+USB+Bluetooth+Hands Free устанавливается опционально на комплектациях “норма” и “люкс”.

На комплектациях без магнитолы вместо нее установлена полочка. Если снять полку, то провода для подключения магнитолы будут вставлены в ее тыльную часть. Один штекер используется для подключения питания к магнитоле, другой для подключения двух передних и двух задних динамиков.

Стоит учитывать, что разъемы для аудиосистемы отличаются от привычного стандарта ISO. Поэтому для подключения не штатной магнитолы придется использовать переходники, которые имеют название: гнездо/переходник автомагнитолы Renault Duster/Sandero/Logan > 2012 – ISO (евро).

Переходники понадобятся также и для подключения динамиков в дверях автомобиля и антенны (кстати, штатные динамики имеют размер 13 см). Разъем для задних динамиков стоит искать в стойке за водительским сиденьем (в районе ног пассажира).

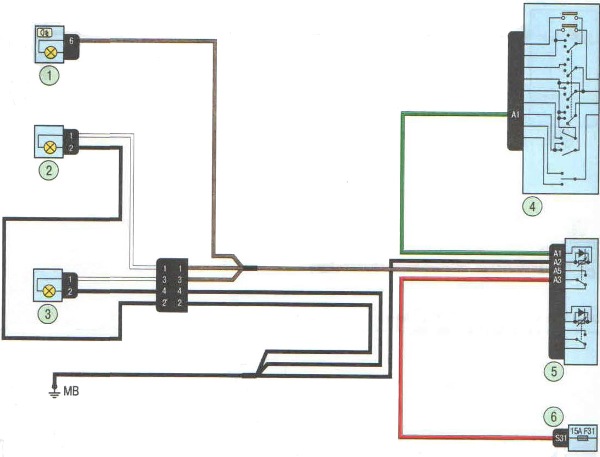

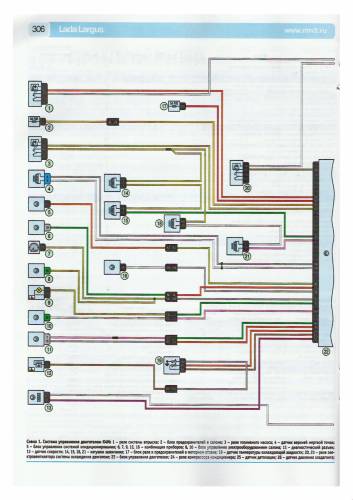

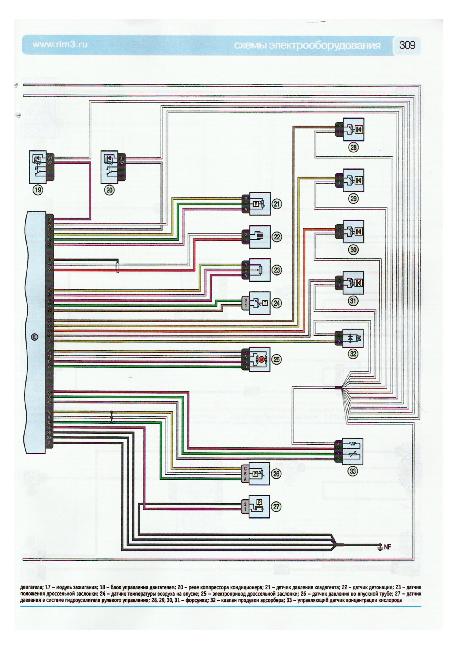

В случае отсутствия переходников для подключения магнитолы или динамиков, можно срезать разъемы и соединить провода по схемам, которые представлены ниже. Однако, в этом случае придется подумать о сохранении гарантии на магнитолу и автомобиль.

Автомагнитола для Лады Ларгус

Существует достаточно много владельцев, которым волею судьбы предначертано длительное время проводить за «штурвалом» своего автомобиля. К примеру, это жители мегаполисов, которые ежедневно попадают в пробки. В модели Лада Ларгус установлена современная штатная автомагнитола, которая позволяет водителю отвлечься от мирской суеты и немного расслабиться под приятную музыку.

Далее мы рассмотрим перечень возможностей аудиоустройства, которым производитель любезно наделил свое детище в виде универсальной Лада Ларгус. Также хочется добавить, что многие владельцы данной модели считают, что штатная автомагнитола не слишком хороша, и требуется установка нового устройства. Те, кто знают, как снять магнитолу, легко справляются с задачей своими руками, для этих целей может быть использована и схема подключения. В данном случае установка будет более успешной и быстрой.

Особенности магнитолы Ларгус

Новичку будет несложно разобраться с функционалом магнитолы LADA Largus, поскольку он изначально вооружен прилагаемой инструкцией. В данном руководстве обозначены два варианта устройства:

Главным отличием между этими двумя версиями является разная компоновка кнопок и их назначение. В обоих случаях магнитолы LADA Largus обладают четырьмя динамиками, способными воспроизводить достойное звучание.

«Bluetooth»

В числе удобных опций присутствует возможность коммутироваться с мобильными устройствами посредством беспроводного сигнала «Bluetooth». Эта функция подразумевает безопасность водителя, которому не приходится отвлекаться на телефон с целью соединиться с абонентом, а участвовать в общении, не отвлекаясь от дорожной ситуации. Качество сигнала при этом весьма достойное, что позволяет водителю разговаривать тихо, не наполняя ором весь салон.

Экстерьер штатной автомагнитолы

Перефразируя известное высказывание, нужно сразу отметить, что по вкусовым и цветовым особенностям двух одинаковых людей не найдешь. Это касается и магнитолы в Лада Ларгус. Одни владельцы будут рьяно доказывать ее превосходство, возвышая в ранг гениальных устройств, а другие, наоборот, ехидно критиковать, желая найти больше недочетов. В общих чертах скажем, что аппарат гармонично сочетается с дизайном панели и не вызывает чувства отторжения. Его функционал удобен, а все элементы (кнопки) расположены в оптимальных местах, что позволяет на интуитивном уровне производить переключения и прочие манипуляции. Люфты, скрипы и прочие негативные факторы здесь отсутствуют. Подгонка отменная.

Звучание через «Bluetooth»

Штатная автомагнитола в комплексе с динамическими громкоговорителями одинаково хорошо «читает» музыкальные программы, без особого труда «переваривая» любой жанр. Любителям радиостанций производитель адресовал мощное антенное устройство, которое позволяет улавливать сигнал даже минимальной мощности. Магнитола позволяет запомнить по 6 станций в каждом из диапазонов частот.

Прослушивание музыки доступно посредством CD-накопителей или флэш-устройств. Также для тех же целей возможна коммутация с помощью «Bluetooth».

При беспроводном соединении имеется возможность перемотки не только между музыкальными программами, но и непосредственно внутри трека.

Дисплей отчетливо отображает индикацию уровня заряда (если «Bluetooth»), а также «RDS»-строку. Имеется русифицированный шрифт в «IDTag».

Другими способами коммутации с данным устройством являются «розетки» «Jack» и «USB».

Некоторых владельцев не устраивает отсутствие съемной декоративной панели магнитолы. Этот момент мы считаем несущественным, поскольку он не способен защитить от мошенников.

Подведем итоги

На наш взгляд штатная автомагнитола, присутствующая в практичном универсале Лада Ларгус, весьма достойное в плане своих функциональных возможностей и звучания. Это могут подтвердить множество обладателей этого практичного авто, ведь позитивных отзывов на данную тему в сети великое множество. Вдобавок прилагается удобное руководство, посредством которого «подружиться» с магнитолой не составит труда и не потребует больших затрат времени.

Как установить и подключить магнитолу на Лада Ларгус

Машины Lada Largus выпускаются в нескольких модификациях, которые отличаются оснащением. На базовых версиях нет кондиционера и штатного головного устройства. Подключение магнитолы на Лада Ларгус не требует от владельца знаний электротехники или конструкции автомобиля и может выполняться самостоятельно.

Как установить

На части автомобилей с завода установлена автомагнитола с проигрывателем компакт-дисков, имеющая размер 1 DIN. Базовые версии оснащены только аудиоподготовкой, вместо головного устройства смонтирована пластиковая заглушка.

Читать еще: Как установить активный (плоский) сабвуфер под сиденье или подлокотник автомобиля

Чтобы установить магнитолу на Ларгус своими руками, необходимо:

После снятия заглушки разместить в панели приборов направляющие салазки с фиксаторами.
Закрепить монтажный узел при помощи язычков, расположенных по периметру детали. Отгибание выполняется отверткой, установленная шахта не должна вибрировать и издавать посторонних звуков.
Подсоединить разъемы ISO, расположенные на штатной проводке, к головному устройству.
Соединить штекер антенны с гнездом на магнитоле. В случае несовпадения размеров и формы разъемов и штекеров используются соответствующие переходники.
Вставить аудиоустройство в шахту и задвинуть до щелчка, указывающего на срабатывание фиксаторов.
Смонтировать декоративное обрамление, располагающееся вокруг панели магнитолы.

Некоторые владельцы устанавливают на свои Lada Largus магнитолы размера 2 DIN. Для размещения головного устройства требуется заменить фронтальную пластиковую накладку на панели приборов, поскольку аккуратно доработать оригинальную невозможно.

Родная панель крепится на защелках, которые снимаются вручную или пластиковой отверткой, просовываемой в щель между деталями.

Передняя панель с расширенным окном требует доработки — на ней необходимо установить кнопки управления дополнительным оборудованием, позаимствованные у седана Рено Логан, оригинальные элементы от Ларгус разместить не получится. Это связано с тем, что панель рассчитана под клавиши овальной формы, которые на Largus никогда не использовались.

Одновременно дорабатываются монтажные гнезда под установку крепежных клипс.

В панели приборов требуется удалить горизонтальные перемычки, расположенные около гнезда штатной магнитолы и регуляторов климатической установки. Демонтаж выполняется ножовкой по металлу и кусачками, остатки элементов срезаются строительным ножом. Все манипуляции проводятся с осторожностью, поскольку имеется риск повреждения штатной электрической проводки. Затем требуется установить на место центральную консоль для оценки плотности контакта элементов.

Поскольку оригинальная проводка имеет кабели с цветной изоляцией, не соответствующей стандарту ISO, то потребуется сопоставление назначений каждого элемента на автомобиле и магнитоле. Для соединения применяется переходник, допускается коммутация проводов путем скручивания необходимых кабелей. Места стыка рекомендуется усилить оловянно-свинцовым припоем или металлической соединительной гильзой. Сверху точка соединения закрывается термоусадочной трубкой, обеспечивающей защиту от сырости и замыканий.

Как подключить магнитолу

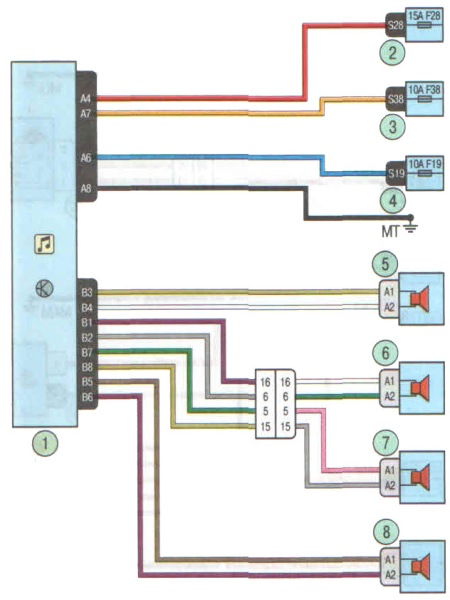

Подключение головного устройства зависит от модификации автомобиля. При установке магнитолы требуется плотно защелкнуть штекеры ISO, а затем установить на место разъем антенны.

Если изделие оснащается проводным пультом дистанционного управления, то он выносится на рулевую колонку или фронтальную часть панели приборов. Провод прокладывается внутри панели вдоль штатных магистралей электрических жгутов.

С 2 динамиками

Схема с 2 громкоговорителям используется только на грузовых фургонах, репродукторы располагаются в дверях под пластиковыми панелями.

Магнитола готова к эксплуатации сразу после подключения к штатным разъемам. Владелец автомобиля может установить дополнительные громкоговорители в салоне, проложив к ним отдельные акустические провода.

С 4 динамиками

На пассажирских модификациях применяется 4 динамика, что позволяет улучшить качество звучания в салоне. В проводке имеется отдельный жгут, выведенный к динамикам в задних дверях.

Подсоединение не требует никаких дополнительных доработок проводки автомобиля.

Без динамиков

Схема без колонок встречается на базовой комплектации. На машине имеются разъемы подключения магнитолы и передних громкоговорителей, а также вывод антенны. После коммутации магнитолы требуется разобрать дверные обшивки, что позволит смонтировать динамики на штатные места.

Громкоговорители крепятся к заводским точкам, допускается применение деревянных переходных колец. После установки элементов необходимо вернуть снятые детали на место.

Как разблокировать магнитолу на Lada Largus своими руками

Штатное аудиоустройство Lada Largus имеет специальный пароль. Его требуется вводить после выключения аккумулятора или поломки предохранителя. При потере документов или замене головного устройства на аналогичное водителю нужно знать, как разблокировать магнитолу на Лада Ларгус.

Процедура разблокировки

Чтобы снять кодировку с устройства, необходимо выполнить несколько пошаговых действий. Ниже приводится подробная инструкция, как разблокировать магнитолу:

Нажать на клавишу с пиктограммой 1, располагающейся на фронтальной панели. С ее помощью включают оборудование. На дисплее появится слово “Code”. Рядом будет поле для ввода пароля. Первый регистр диапазона кодов должен мигать.
Чтобы ввести первое число, последовательно нажать на кнопку 1. Число недолгих воздействий определяет значение цифры. Можно ввести значения, воспользовавшись джойстиком.
Перейти ко второй цифре, нажав на клавишу 2. Соответствующее поле замигает на экране. По аналогии ввести цифру.
Запрограммировать следующий регистр и установить последнее значение.
Нажать и не отпускать кнопку 4 до появления оставшейся цифры кода.
Зажать и удерживать клавишу 6. Контроллер устройства должен считать пароль и записать его в память. После короткого звукового сигнала автомагнитола раскодируется.
Убедиться в нормальном функционировании устройства.

Если при вводе была допущена ошибка, на дисплее отобразится “Code error”. Повторить попытку можно только спустя 2 мин. Каждый последующий промах удлиняет паузу вдвое.

Где найти Pre-code

На Ларгус применяется магнитола, унифицированная с продукцией Renault-Nissan. Чтобы защитить головное устройство от кражи, придумали специальную кодировку. Она предотвращает несанкционированный доступ посторонних лиц к устройству. Разблокировать его можно вводом четырех цифр.

На экране появится сообщение “Код радио 0000”. Предпосылки такой ситуации следующие:

снятие зажима с положительного или отрицательного вывода аккумулятора;
ремонт электроцепей;
установка другой батареи.

Иногда причиной блокировки является неисправный контакт в штекере, подающем питание. Розетка подключается к задней стороне автомагнитолы. Тогда устройство функционирует несколько минут, а потом отключается. При последующем подключении высвечивается запрос пароля.

Для разблокировки магнитолы потребуется pre-code. Его можно посчитать на калькуляторе. Надо ввести шифр из букв и цифр, указанный на этикетке. Она находится на верхней крышке устройства.

Для ее открытия нужно взять съемное устройство, предназначенное для автомагнитолы. Заводской шифр 7711381821 приобретают в магазинах запчастей или у официального представителя. Бюджетной заменой станут стержни от ручек или прутики из металла подходящего диаметра.

Читать еще: Как подключить (настроить) магнитолу Кенвуд (Kenwood) и ее распиновка по цветам

Съемники надо вставить в угловые отверстия аудиоустройства. Надавить на фиксирующие элементы и снять клипсы. Поддеть низ панели пластиковой лопаткой. Достать магнитолу из монтажной шахты. На этикетке будет pre-code, состоящий из буквы и нескольких цифр.

Другие варианты разблокировки

Существует альтернативный способ разблокировки магнитолы Lada Largus. Понадобится обратиться к официальному дилеру. Специалисты отправляют VIN-номер машины производителю. От завода дилерский центр получает пароль от установленной автомагнитолы. Метод не подойдет, если устройство менялось на аналогичное по гарантийному талону или лично водителем. Чаще всего официальный представитель снимает магнитолу. Дилер считывает сведения, нанесенные на этикетку. Он определяет код с помощью калькулятора.

На первых моделях Ларгус было устройство, транслирующее предварительный пароль. Чтобы увидеть код, нужно сразу нажать на клавиши 1 и 6. Удерживать кнопки в течение 5 сек. На экране появится пояснение, а затем четырехзначный пароль. Его необходимо ввести в калькулятор, как описано выше.

Сейчас такое оборудование встречается редко. Других способов для разблокировки магнитолы не существует. Некоторые автовладельцы перепрошивают программное обеспечение. Но это не поможет раскодировать стереоустройство.

Установка / подключение магнитолы

Монтаж автомобильной магнитолы – это процесс, который требует некоторых знаний технологии установки данного устройства, но при этом он совсем не сложный. Даже не самый опытный автовладелец, имеющий хотя бы минимальные представления об основах электротехники, без труда сможет справиться с самостоятельной установкой автомобильной магнитолы. В рамках данной статьи, мы разберем вопрос установки магнитолы в автомобиль, чтобы у вас не возникало даже малейших трудностей с этим процессом.

Перед тем, как приступить разбору процесса установки и подключения автомобильной магнитолы, стоит отметить, что они бывают двух основных типов. Первый тип – встраиваемые, это магнитолы, которые либо имеют съемную переднюю панель, что чаще, либо снимаются полностью при помощи салазок, что реже. Второй тип – стационарные, такие магнитолы устанавливаются еще на автомобильных заводах в процессе производства.

Ключевые особенности установки магнитолы своими руками

Если вы планируете самостоятельно установить автомагнитолу, то в обязательном порядке должны учитывать некоторые важные особенности. Во-первых, подключаться магнитола должна только строго по инструкции, если это правило будет нарушено, то в лучшем случае магнитола не станет работать или выйдет из строя, а в худшем – произойдет пожар в машине. При этом, не стоит пользоваться инструкциями от других магнитол, так как даже в линейке одного производителя, могут различаться маркировки и цвета отдельных проводов и контактов. Обычно, схема подключения магнитолы к автомобилю нарисована на верхней крышке этого устройства, из нее вы сможете узнать, какие особенности есть у данной конкретной модели, а вот общая схема подключения будет описана в данной статье.

Во-вторых, нужно понимать особенности проводки автомобиля, в особенности отечественного производства. Все дело в том, что электрическая система транспортных средств отечественного производства, в большинстве случаев подразумевает подключение магнитолы с механическим переключателем радиостанций. У такого типа магнитол есть свои особенности, которые отражаются в системе разводки проводов, что может вызывать дополнительные трудности при монтаже современной магнитолы.

В-третьих, большинство машины отечественных производителей, имеют ответвление от электрической системы питания автомобиля, которое расположено после замка зажигания. В таком случае, при повороте ключа, электрическая цепь кратковременно прервется, что может привести к сбросу настроек магнитолы, если она не оборудована системой автономного питания.

Видео. Установка магнитолы своими руками

Напомним, что в предыдущей статье мы рассказывали как сделать фаркоп своими руками и установить его на автомобиль.

Технология установки и подключения автомобильной магнитолы

В целом, технология установки и подключения автомагнитолы типична для абсолютно всех автомобилей, разница заключается лишь в местоположении тех или иных гнезд и разъемов. Для начала, нужно установить в контейнер для автомагнитолы специальное гнездо, которое фиксируется при помощи выгибания лепестков из металла наружу. Это делается по всему периметру контейнера.

Дальше можно приступать к установке смой магнитолы. Если касаться вопроса современных транспортных средств, то практически все они оснащены специальным разъемом ISO, благодаря которому, подключить магнитолу очень просто – достаточно просто вставить в него соединительную колодку. А вот с более старыми автомобилями все несколько сложнее, так как данный разъем не предусмотрен конструкцией и для подключения магнитолы придется этот разъем устанавливать самостоятельно, а уже после подключать к нему автомобильную магнитолу.

Как подключить к ISO разъему к автомобилю?

Как уже говорилось выше, самым простым способом подключения автомобильной магнитолы, является использование ISO разъема, который на старых машинах нужно устанавливать самостоятельно. Ниже мы разберем особенности этого электронного элемента и приведет общие рекомендации и монтажу к нему магнитолы.

Видео. Как подключить автомагнитолу своими руками?

Итак, первое что нужно усвоить – это тот факт, что левая часть ISO разъема отвечает за электрическое питание автомобильной магнитолы и за управление ею. Правая же часть ISO разъема отвечает за подключение к автомобильной магнитоле внешних динамиков.

Подключение питания к автомобильной магнитоле должно производиться при помощи многожильного кабеля, с сечением не менее двух с половиной квадратных миллиметров. Еще одной важной особенностью подключения питания, является тот факт, что оно должно осуществляться с предохранителем, причем это обязательное условие. Для задач питания автомобильной магнитолы будет достаточно предохранителя 10А.

Динамики подключаются к автомобильной магнитоле при помощи специализированных акустических проводов, которые обычно идут в комплекте с автомагнитолой, но если их нет, или не хватает, то можно их докупить в любом магазине занимающимся автомобильным звуком.

Читать еще: Как выбрать и подключить антенный переходник (штекер) для автомагнитолы

Ниже вы можете ознакомиться со стандартными выводами автомагнитолы и цветами, которыми их принято обозначать:

1. +12В, обычно обозначается желтым цветом. Сюда напрямую подводится основной провод питания от аккумулятора через предохранитель. Рекомендуется не выходить за тридцать сантиметров длины этого провода.
2. АСС, обычно обозначается красным цветом. Данный разъем предназначен для подключения замков зажигания с системой АСС, которая установлена на большинстве машин. Благодаря этому разъему, на автомобильную магнитолу, питание будет подаваться при любом положении ключа зажигания.
3. GND, обычно обозначается черным цветом. Данный разъем выводится проводом на массу автомобиля.
4. ANT, обычно обозначается белым цветом. Данный разъем служит для управления внутренней антенной автомагнитолы, а также используется для подачи сигнала включения, в случае использования внешней антенны.

Все остальные разъемы отвечают за подключение к магнитоле акустической системы. Так, FL используется для подключения левого переднего динамика, FR – правого переднего динамика, RL – заднего левого динамика, RR – заднего правого динамика. Стоит отметить, что при подключении акустической системы к магнитоле, нужно строго соблюдать полярность, в противном же случае, качество звука будет просто отвратительное, так как динамики будут работать в противофазе. Ни в коем случае нельзя выводить акустические разъемы на массу автомобиля, это со стопроцентной гарантией «убьет» автомагнитолу.
Некоторые автомобильные магнитолы имеют дополнительные выходы типа «тюльпан». Их целесообразно применять в тех случаях, когда акустика имеет разъемы такого же типа, если же нет, то не стоит ничего перепаивать.

Еще, некоторые автомобильные магнитолы имеют дополнительные выходы. Вот для чего они предназначаются:

1. ILL. Данный разъем, отвечает на подсветку панели автомобильной магнитолы. Его следует подключать к «плюсу» габаритных огней.
2. MUTE. Данный разъем служит для отключения звука магнитолы при входящем звонке на мобильный телефон. Отключение звука производится при соединении данного разъема с массой автомобиля.
3. Parking Line. Данный разъем устанавливается на все современных автомобильных DVD проигрывателях. Он соединяется с цепью питания стояночного тормоза, что обеспечивает возможность просмотра DVD, только с поднятым ручником.

Хотелось бы отметить тот факт, что на некоторых магнитолах, желтый провод основного питания устройства, имеет маркировку видов B+, BU и Batt. Еще, данный провод можно соединить с красным проводом ACC, без подключения к замку зажигания. Такая схема подключения обеспечит возможность слушать магнитолу даже при отсутствующем ключе в замке зажигания. Стоит учитывать, что если так подключить магнитолу, то она будет постоянно потреблять электрический ток, а это может очень быстро «посадить» аккумулятор, если вы не часто пользуетесь машиной.

После того, как вы подключите все необходимые провода к разъему ISO, вам нужно будет протянуть их через установочный контейнер и вывести наружи достаточной длины, чтобы было удобно подключать к магнитоле. Далее, согласно схеме подключения магнитолы, необходимо соединить их с задней панелью этого устройства. Остается только проверить, работает ли устройство и если все хорошо, то установить ее в контейнер до упора. Вы поймете, что магнитола села на место, по характерному щелчку защелок.

Что еще следует знать, занимаясь самостоятельной установкой магнитолы?

Во-первых, штатного провода антенны автомобиля, может не хватить, для подключения к современным магнитолам, все дело в том, что сделан он без запаса, под старые модели, в которых антенный разъем находился в совсем другом месте, нежели в современных магнитолах.

Во-вторых, если вы любите хороший и качественный звук и ваш слух режет любой неправильный тон, то вам следует установить сабвуфер, который возьмет на себя низкие частоты и снимет эту нагрузку с основных динамиков.

В-третьих, если вам когда-либо потребуется демонтировать магнитолу со съемной передней панелью, то делать это нужно после демонтажа этой самой панели и при помощи двух специальных ключей, которую всегда идут в комплекте поставки.
