Детали кузова ваз 2108, геометрия и кузовной ремонт

VAZ 2108 -2109

Данные по геометрии и контрольным точкам ВАЗ 2108 -2109 из заводской документации.
Подборка геометрических размеров кузова, данных по геометрии кузова и контрольным точкам ВАЗ 2108 -2109 из заводской документации.

Рис. 10.1. Детали каркаса кузова автомобиля ВАЗ 2108:
1 – правый передний лонжерон; 2 – правый брызговик переднего крыла; 3 – соединитель рамы ветрового окна и боковины; 4 – капот; 5 – нижний средний усилитель рамы ветрового окна; 6 – верхняя накладка боковины; 7 – правая наружная панель боковины; 8 – передняя нижняя балка крыши; 9 – внутренняя панель боковины; 10 – рама ветрового окна; 11 – соединитель боковины и передка; 12 – арка заднего колеса; 13 – надставка наружной панели боковины; 14 – задняя правая заглушка боковины; 15 – внутренняя стойка рамы ветрового окна; 16 – панель крыши; 17 – усилитель крыши; 18 – усилитель центральной стойки; 19 – сточный желобок; 20 – левая наружная панель боковины; 21 – задняя балка крыши; 22 – дверь задка; 23 – желобок проема двери задка; 24 – панель задка; 25 – надставка наружной панели боковины; 26 – передняя дверь; 27 – нижняя накладка боковины; 28 – задняя поперечина пола; 29 – задний пол; 30 – кронштейн фартука заднего колеса; 31 – пластина болта усилителя заднего лонжерона; 32 – усилитель лонжерона под рычаг задней подвески; 33 – надставка усилителя заднего лонжерона; 34 – усилитель лонжерона под кронштейн домкрата; 35 – задний лонжерон пола; 36 – средняя поперечина пола; 37 – соединитель заднего лонжерона и переднего пола; 38 – средний пол; 39 – усилитель передней стойки боковины; 40 – усилитель пола под установку домкрата; 41 – вертикальная изолирующая прокладка переднего крыла; 42 – передняя поперечина пола; 43 – кронштейн переднего сиденья; 44 – передний пол; 45 – усилитель пола под крепление рычага переключения передач; 46 – соединитель порога пола; 47 – переднее крыло; 48 – горизонтальная изолирующая прокладка переднего крыла; 49 – площадка аккумуляторной батареи; 50 – левый кронштейн переднего крыла; 51 – щиток передка; 52 – левый брызговик переднего крыла; 53 – левый передний лонжерон; 54 – стойка рамки радиатора; 55 – верхняя поперечина рамки радиатора; 56 – кронштейн крепления блок-фары; 57 – кронштейн передней подвески силового агрегата; 58 – нижняя поперечина рамки радиатора; 59 – панель рамки радиатора; 60 – левый усилитель нижней поперечины рамки радиатора с проушиной для буксировки

Основные сечения кузова ВАЗ 2108 -2109

Основные Геометрические размеры кузова ВАЗ 2108 -2109

VazLada.info

VazLada.info

Страницы

Категории

Детали кузова ВАЗ 2108, геометрия и кузовной ремонт

Проверка геометрии: заводские размеры

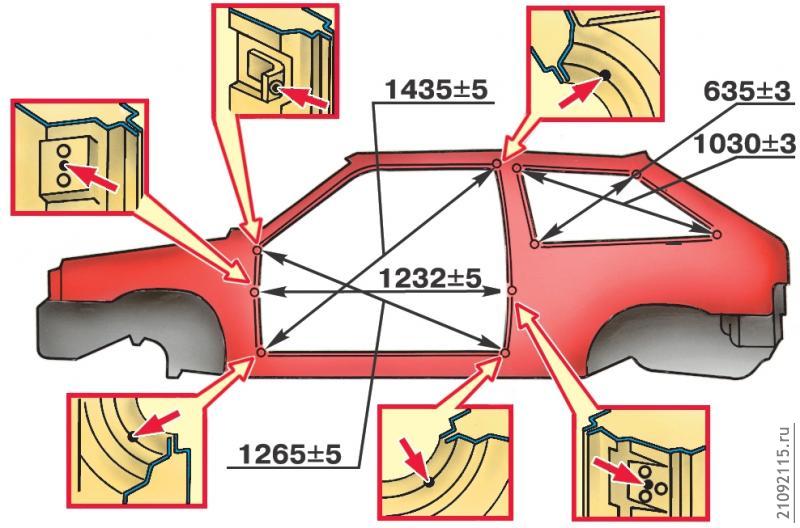

Ваз 21083 размеры кузова и Ваз 2109 фото размеры

Геометрия – это точные размеры кузова Ваз 2108. И при осуществлении проверки вперед выступают наиболее важные из них. Как правило, одними из главных параметров кузова считаются размер лонжерона, колесная база, дистанция между колесами на одной оси и др.

Не менее важными является дистанция между точками дверных и оконных проемов, местоположение отсека ДВС, размеры багажника и так далее.

Размеры кузова ваз 21083 правильные

В таблице ниже представлены изначальные, заводские размеры кузова «восьмерки», что даст возможность проверить металлический каркас на деформацию и узнать, сколько весит кузов Ваз 2108, что тоже немаловажно.

Зная эти размеры, проверить соответствие не составит особой сложности. В таблице выше приведены только основные, важные дистанции между точками. Если же нужен более подробный анализ, можно воспользоваться техническими справочниками, и специальной литературой. Приведенная ниже таблица тоже может оказать немало пользы.

Проверку на деформацию можно провести и следующими способами, емко названными «дедовскими». Они помогут получить хотя бы примерное представление о том, в каком состоянии металлический каркас Ваз 2108:

  • Распахнуть и несильно хлопнуть поочередно всеми дверями «восьмерки» и капотом. Не стараться приложить максимум усилия, действовать аккуратно. В случае недостаточного, неплотного закрывания дверей с первого раза, налицо искривление стоек. Если не закрывается плотно капот, рекомендуется проверить лонжероны на искривления.
  • Еще один вариант проверки подразумевает зрительный осмотр борта машины. Так можно будет обнаружить имеющиеся неровности и увеличенные зазоры;
  • Визуальному осмотру стоит подвергнуть и стекла. Если на них заметны трещины, особенно вертикального типа с одной стороны – налицо искривления стоек;
  • Проверяется соответствие и при движении ТС. Так, водителю «восьмерки» рекомендуется прибавить газу на хорошей, ровной трассе до 50 км/ч, а затем на долю секунды опустить руль. Если машину поведет в какую-либо сторону, налицо смещение именно с этой стороны. Такой же эксперимент стоит провести и на скорости 90 км/ч.

Интересный видео обзор на тему правильного оборудования для восстановления кузова.

Как проводится восстановление

Как правило, восстановление изначальных форм проводится в наши дни в автосервисах. Здесь используется специальное оборудование, часто электронное, стапель и другие полезные инструменты, позволяющие привести автомобиль в первоначальное состояние.

Стапельный станок для восстановления кузова Ваз 2108

Операция по доводке изначальной геометрии кузова и его деталей считается очень тонкой. Она обязательно требует индивидуального мастерства и повышенной аккуратности. Без необходимого оборудования, такого как стапельный станок, выполнить ее практически невозможно.

С другой стороны, многие умельцы приноровились в гаражных условиях доводить перекошенные элементы кузова до необходимых размеров. Правда, делается это с погрешностями, но они подразумевают небольшой уклон от первоначальных показателей.

Чаще всего в нынешних условиях стала подводить подвеска автомобиля. Случается такая деформация, ясно, из-за плохих дорог. А ее смещение очень трудно определяется. После попадания автомобиля в яму или сильного удара крайне рекомендуется сразу же проверить состояние автомобиля на сход-развал.

Модернизация

Ваз 2115 детали кузова и их модернизация

Как ни крути, а после нескольких лет эксплуатации, даже самый изящный автомобиль хочется модернизировать. Это уже давно поняли автопроизводители, периодически внедряющие рестайлинги и тюнеры, осуществляющие изменения самостоятельно.

Касательно 15-й модели было проведено немало попыток модернизации на любительском уровне. Некоторые образы таких тюнингованных машин имеют полное право называться шедеврами, другие, мягко говоря, не впечатляют.

Когда пробег автомобиля достигает отметку в 50 тыс. км, пора бы уже подумать о подвеске. Тюнеры рекомендуют модернизировать в первую очередь ее, как одну из наиболее слабых зон.

Кузов на ваз 2115 тюнинг

Со временем реакция уже не та, что раньше, когда даже на обледенелой дороге 2115 уверенно проходила ровные участки и повороты. Теперь задок машины начинает швырять из стороны в сторону, а динамика разгона и управляемость уже не те.

Второе, не менее важное замечание относится уже к комфортабельности автомобиля. Со временем и без того хилая шумоизоляция полностью сдает. Начинает скрипеть все, что может, включая и заднюю полку.

Модернизация также касается и внедрения различных опций. Если говорить честно, то практически все вазовские модели авто доходят до конечного пользователя эдакими «полуфабрикатами». Нет грамотной антикор обработки кузова, нет требуемого комфорта и параметров безопасности.

Вот какие мероприятия обычно проводятся, как тюнинг модернизация на 15-й модели:

  • Установка локеров и защита картера силового агрегата;
  • Замена замков двери и багажника седана на новые, бесшумные;
  • Замена чехлов;
  • Модернизация дисков, путем установки новых литых;
  • Шумоизоляция и антискрип обработка различных частей кузова, обязательно крыши и дверей;
  • Покраска кузова и антикор обработка пола и других составляющих, подверженных коррозии более всего;
  • Установка усилителя кузова (распорки);
  • Замена бамперов;
  • Замена крыла и спойлеров;
  • Переделка дверей и многое другое.

Чтобы обезопасить кузов от быстрой деформации, сегодня принято проводить одновременно не только профилактические процедуры, направленные на восстановление изначальных форм, но и тюнинг. Расширение кузова Ваз 2108 – одна из таких возможностей.

Читать еще:  Мастер-класс Кена Сакамото по ремонту вмятин без применения шпаклёвки

Ваз 2108 расширение кузова

Провести расширение кузова на «восьмерке» несложно. Достаточно лишь запастись совокупностью деталей для проведения в соответствии с моделью авто.

Расширение проводится за счет:

  • Обвесов;
  • Крыльев;
  • Композитных бамперов;
  • Арок для колеса.

Если суметь провести данный тюнинг правильно, улучшится не только внешний вид автомобиля, который теперь будет смотреться более солиднее, но и повысится защита кузова, снизится вес кузова Ваз 2108, что несомненно важно.

Особенно часто делается сегодня расширение с помощью колесных арок. Это дает возможность поставить куда более расширенные колеса или установить проставки величиной до 4 сантиметров.

Тюнинг Ваз 2108 полное расширение и изменение

Делается расширение также при помощи пластиковых накладок или методом наварки металла. Нередко деталь просто заменяется целиком на тюнингованную, усиливая эффект низкой посадки и добавляя машине рельефности.

Тюнинг – процесс творческий. Если владелец «восьмерки» человек близкий к искусству, то совершить нечто восхитительное на своем автомобиле ему несложно. Вот что ему рекомендуется сделать:

  • Набросать будущий эскиз, придуманный самим;
  • Примерить его прямо на автомашине;
  • Перенести размеры на соответствующий материал (пенопласт или что-либо другое), сделав макет;
  • Обработать шедевр стекломатом с добавлением смолы;
  • Вывести арку до идеала шпатлевкой, как только завершится полимеризация;
  • Зашкурить, загрунтовать и готово. Да, надо не забыть еще и покрасить напоследок.

Кстати, эскиз будущего изделия можно доверить и профессиональному дизайнеру. Он нарисует эскиз вместо вас, ориентируясь на пожелания автовладельца.

Приблизительно по такому же сценарию происходит расширение кузова и другими элементами. Широкие бамперы, дополнительные дверные накладки – все это вместе с готовыми арками впишется в новый стиль.

Заключение

Восстановление кузова Ваз 2108

Изъяны кузова бывают разными, и в частичном случае подразумевается самые отвечающие этому варианту технологии. Обязательно применение такой методики, как рихтовка панелей, тепловое воздействие на металл без нарушения штатных сварочных точек и антикоррозийной поверхности, а также другие приемы.

Как и говорилось выше, полное восстановление изначальной геометрии кузова лучше доверить профи. В гараже своими руками с трудом удастся это сделать даже по инструкции, не зная спецификой проведения процесса, не располагая правильным оборудованием, инструментами и группой квалифицированных помощников.

Устал платить за штрафы? Выход есть!

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Как произвести замену и ремонт лонжеронов ВАЗ 2108 и ВАЗ 2109

Проблема поломки лонжерона на ВАЗ 2108 / 2109 – ситуация неприятная, но это не значит, что ее нельзя исправить. Существует масса способов устранения неполадки: замена или сварка, ремонт своими руками или в мастерской. Как сделать правильный выбор, вы узнаете дальше.

Замена или сварка

Если на лонжероне образуется трещина, на это место обычно ставят латку. Предварительно трещину заваривают, накрывают кусочком металла и сверху прихватывают точечной сваркой для надежности. Обычно для этого используют полуавтомат с углекислотой.

Во время сварки на лонжерон ставят распорки, чтобы его не уводило в сторону. В противном случае кузов может деформироваться. Если есть возможность, всегда лучше приобрести новую деталь, которая стоит дороже, чем работы по временному ремонту. Но, при ограниченном бюджете, в некоторых случаях, можно сэкономить.

Например, если металл прогнил, то ремонту лонжероны (передний и задний) уже не подлежат. Даже если вы сделаете сварку, гниение будет продолжаться вокруг нее. Кроме того, сварка по мягкому металлу может нарушить развал-схождение, шины начнут изнашиваться быстрее, запчасти трансмиссии начнут ломаться, может произойти деформация кузова. На сколько хватит такого ремонта? От силы, на пару недель. Согласитесь, замена – это намного дешевле.

Но если трещина является следствием удара или столкновения ВАЗ, сварки будет достаточно. Но тут нужно быть очень внимательным. Обычно трещина после аварии образуется только в том случае, если кузов тоже успел деформироваться. А в этом случае будет необходимо сначала выровнять, а только потом можно преступать к сварочным работам.

Но обязательно ли обращаться на СТО или замена на 2108 и 2109 может быть выполнена самостоятельно? Помните, тут тоже не стоит экономить. Занимайтесь собственноручным ремонтом ВАЗ только в том случае, если вы разбираетесь в кузовных работах и знаете, как работать со сварочным аппаратом. Столкнувшись с ним впервые, вы вряд ли сможете выполнить качественный ремонт. А за этим могут последовать все вышеприведенные проблемы.

Выпрямление и ремонт кузова тоже можно произвести только в автомастерской. Если у вас нет навыков и специального оборудования, справиться с задачей будет сложно.

Подготовительные работы

Если вы все же решили выполнить ремонт лонжерона на ВАЗ самостоятельно, для начала вам нужно будет обзавестись такими инструментами для работы:

  • сварочным аппаратом;
  • ножовкой по металлу или плазменным резаком;
  • машинкой для шлифовки;
  • металлическим шпателем.

Поскольку замена и ремонт лонжерона осуществляются по одной технологии, набор инструментов тоже будет одинаковым. Для начала нужно будет демонтировать все электрооборудование, детали, узлы двигатели и ходовой части.

Следующий этап – нагревание деталей. Но для начала нужно будет избавиться от старого покрытия, снять герметик, звукоизоляцию и грунтовку. Теперь можно будет отрезать нагретый лонжерон. Обратите внимание, если также будет выполнена замена колёсной арки, то предварительно отделять ее не нужно.

Обратите внимание, лонжероны лучше приобретать в комплекте с другими деталями. Так вы будете уверенны, что они идеально подойдут друг другу и потратите не так много времени на их установку.

Процесс установки

Опишем процесс замены переднего лонжерона на автомобилях ВАЗ 2108/2109:

  • Используя плазменный резак, за неимением которого можно воспользоваться ручной ножовкой по металлу, необходимо отрезать новый лонжерон. Его размер должен быть идентичен размеру поврежденной детали ВАЗ.
  • Если у вас есть все необходимое, чтобы сделать ремонт, вы можете приступать к установке. Лонжерон соединяется с другими деталями, используя направляющие шаблоны, вы сможете достичь точной установки.
  • Теперь можно приступать к сварке деталей 2108 / 2109, но прежде нужно тщательно все проверить. Только после этого можно будет закреплять деталь в нескольких местах. Она приваривает стык в стык методом дуговой сварки.
  • Выполните фиксацию лонжерона на передней панели ВАЗ. Тут применяется метод точечной или сквозной сварки. Обратите внимание, если вами осуществятся замена лонжерона, второй вариант надежнее.
  • Вам останется только пройтись шлифовальной машинкой по местам сварки. Новые места соприкосновения лонжерона и колесной арки достаточно будет обстучать молотком, чтобы закрепить результат. В конце на 2108 или 2109 нанесите грунтовочное покрытие, шумоизоляцию и герметик.

Если вы справились со всеми этапами работы, то можете собой гордиться! Но помните, что выполнить ремонт своими руками довольно сложно. Если у вас есть сомнения, относительно своих навыков, лучше обратиться в автосервис. Пусть это стоит немного дороже, но зато автомобиль прослужит вам еще долгие годы.

Ваз 2109 схема кузова: данные по геометрии и контрольным точкам

Ваз 2109 схема кузова будет интересна владельцам этого легендарного автомобиля. Хорошее знание схемы позволит осуществить самостоятельный ремонт и даже полностью восстановить металлический каркас «девятки». Очень важны на Ваз 2109 геометрические размеры кузова, так как именно они становятся основным критерием оценки состояния и степени повреждения остова.

С чем связаны повреждения кузова «девятки»

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Бытует мнение, что советские автомобили оснащены «неубиваемым» кузовом. Стопроцентно утверждать это нельзя, но и опровергать такое заявление тоже неправильно. Действительно, кузов Ваз 2109, схема которого представлена в статье, сделан на славу, но со временем любому качеству придет конец.

Читать еще:  Как сделать сварочный аппарат своими руками?

В ремонте нуждаются практически все кузова автомобилей старше 5-7 лет. И ничего удивительного в этом нет. Условия жизни последних лет, огромное количество вредных веществ, общее ухудшение экологии – все это не может сказываться положительно. Немало вреда приносят и непростые, чуть ли не экстремальные современные условия эксплуатации.

В итоге состояние металлической поверхности приходит в плачевный вид, ДВС и детали отправляют на разборку, а вместо изношенного, но близкого сердцу автомобиля, занимает место новый автокар. Всего этого можно избежать, если знать особенности схемы кузова, разбираться в тонкостях и своевременно проводить профилактические работы.

Особенности кузова «девятки»

Как известно, металлический каркас «девятки» представляет собой несущую конструкцию, а тип кузова относят к хэтчбекам 5-дверной конструкции. Сконструирован он на базе кузова «восьмерки», но максимально унифицирован, а большинство частей и деталей имеют совершенно иные размеры и даже формы. Но одно у все кузовов неизменно – они состоят из цельного остова и навесных компонентов.

В таблице ниже приведена более подробная информация по кузову Ваз 2109 и его особенностям.

Детали кузова Ваз 2109

Методы соединения и другая информация о деталях кузова

Все детали кузова «девятки» представляют собой единое целое. Метод соединения их между собой подразумевает сварку точкой, но более нагруженные компоненты усиливают электродугой.

Материал кузова выполнен из МУ листовой стали толщиной 0,7-0,8-1 мм. Некоторые мелкие кузовные части штампуются из более толстой стали.

Геометрия и контрольные точки

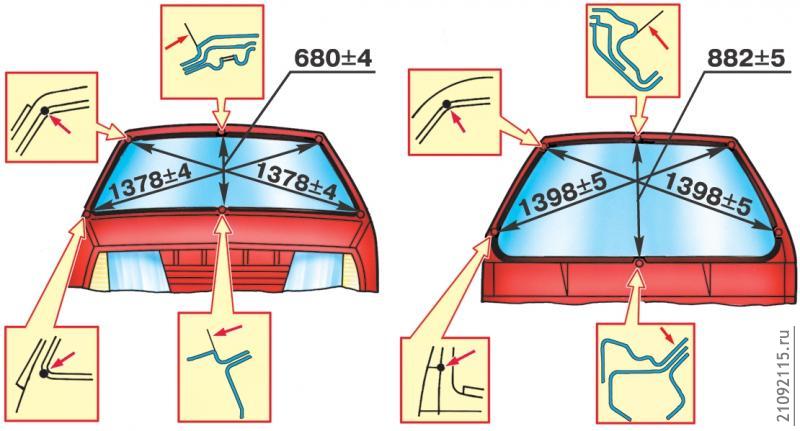

Владельцам «девятки» никак не обойтись без знания контрольных точек и геометрии кузова, если они в дальнейшем намерены будут самостоятельно ремонтировать или тюнинговать кузов. Кроме того, очень важно знать это, когда покупаешь автомобиль, и надо грамотно проверить кузов.

Чаще всего проверяются следующие геометрические размеры кузова Ваз 2109:

  • Диагональ рамы лобового стекла, отмеченная на фото, как А. Она должна быть равна 1270 мм (плюс/минус 4 мм);
  • Дистанция между серединой верхнего бруса рамы лобового стекла и серединой нижнего бруса, отмеченная на фото Б, должна равняться 550 мм (плюс/минус 2 мм);
  • Диагональ капота, отмеченная на фото, как В, должна быть равна 1400 мм (плюс/минус 5 мм);
  • Длинная диагональ заднего бокового окна, отмеченная на фото, как Г, должна быть равна 555 мм (плюс/минус 2 мм);
  • Короткая диагональ заднего бокового окна, отмеченная на фото, как Д, должна быть равна 380 мм (плюс/минус 2 мм).

Зная схему кузова автомобиля, владелец сможет своими руками проверить наличие перекосов и дефектов, осуществить ремонт. Представленные в статье схемы, фото помогут легче усвоить информацию. Пошаговые инструкции по ремонту кузова вы можете найти на страницах нашего сайта.

Забудьте о штрафах с камер! Абсолютно легальная новинка – Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Размеры лонжеронов ваз 2109

Размеры лонжеронов ваз 2109

Заводские размеры по ГОСТ — 2.104-68. Книга содержит 38 страниц, в том числе Нива, Гранта, Нива-Шевроле, Ока, Калина, Надежда. Необходимые технические параметры для восстановления и ремонта.


Кузовные размеры. ВАЗ — 21099. Контрольные точки геометрии кузова.

Дверные проемы, под капотные, низ кузова, самые полные размеры.

Проверка контрольных размеров геометрии днища кузова автомобилей ВАЗ 2108, 2109, 21099 производится путем измерения расстояния между определенными точками.

Контрольные размеры геометрии днища кузова автомобилей ВАЗ 2108, 2109, 21099

Контрольные размеры между точками

  1. Центры передних болтов креплений растяжек передней подвески («крабов»).
  2. Центры передней и левой опор («подушек») двигателя автомобиля.
  3. Центры шарниров рычагов передней подвески.
  4. Точки крепления задней опоры («подушки») двигателя.
  5. Болты крепления рулевого механизма («рейки»).
  6. Болт крепления рулевой рейки — левая опора двигателя.
  7. Шток правого и левого амортизатора передних стоек.
  8. Шток амортизатора передней стойки, шток амортизатора задней стойки.
  9. Болты крепления задней балки.
  10. Штоки правого и левого амортизаторов задних стоек.

Примечания и дополнения

— Телескопическую линейку для проверки геометрии кузова можно приобрести в магазине, можно изготовить самому из подручных материалов.

Еще статьи по кузову автомобилей ВАЗ 2108, 2109, 21099

Кузов ВАЗ-2108 имеет трехдверную цельнометаллическую сварную несущую конструкцию. Автомобиль обладает вариантами как пассажирского, так и грузопассажирского кузова. ВАЗ-2109 имеет пятидверный кузоа. Наружные и внутренние панели боковин имеют проемы для передних и задних дверей. Остальные детали и элементы каркаса кузова ВАЗ 2109 конструктивно не отличаются от каркаса кузова ВАЗ 2108.

Каркас и оперение кузова

К основным элементам каркаса относят следующие элементы: передок, полы, боковины, крыша с рамой ветрового окна, задок, силовые элементы каркаса (лонжероны, поперечины, стойки).
К деталям оперения кузова относят такие кузовные детали: лицевые панели кузова и навесных узлов (передних дверей, капота, двери задка, передних крыльев).

Все детали и узлы кузова, кроме навесных, составляют собой единое целое, сваренное контактной точечной сваркой, а сильно нагруженные детали дополнительно приварены электродуговой сваркой. Перед кузова состоит из вертикального щитка (49) передка, брызговиков передних крыльев (4), поперечин 1 и 54, панели рамки радиатора (55), передних лонжеронов (50), соединителей, стоек (51), коробки воздухопритока и прочих мелких деталей. Коробка воздухопритока приварена к щитку передка. Пол кузова включает в себя панели переднего (44), среднего (38) и заднего (30) пола. Панель переднего пола имеет корытообразную форму, а посредине тоннель для труб выпускной системы, трубопроводов и топливопроводов. Тоннель предохраняет их от повреждений. Панель заднего пола имеет цельноштампованную нишу для запасного колеса. Вдоль всего пола привариваются лонжероны, которые образуют с передними (50) и задними (35) лонжеронами единые скрытые продольные полости вдоль днища всего автомобиля. Как к лонжеронам, так и к скрытым полостям есть хороший доступ. К полу приварена передняя (46), средняя (36) и задняя (29) поперечины, а также усилители и надставки пола.

Правая (7) и левая (23) боковины кузова состоят из наружных и внутренних панелей. Наружные панели боковин выполняются цельными деталями с центральными и задними стойками, с проемами боковых окон. Внутренние панели изготавливаются едиными вместе с наружными арками колес, с усилителями стоек. Сзади боковины имеют усилители и у правой боковины нишу для сепаратора паров бензина, а также желобки и фланцы под уплотнители дверей. Для увеличения жесткости между нижними частями наружных и внутренних панелей боковин, образующих пороги дверей, устанавливаются нижние накладки боковин (39). Усилители устанавливаются у передних и центральных стоек боковин. Рама ветрового окна изготавливается одной деталью, к которой приваривают вверху и внизу усилители. Внутренняя стойка рамы ветрового окна (16) увеличивает жесткость передней стойки и образует две изолированные полости. Панель крыши (10) имеет два усилителя (11). Сзади к панели привариваются две балки с усилителями (18) для навески двери задка (17) и спереди передняя балка (9). Панель задка (25) имеет верхнюю поперечину, присоединяется сваркой к задней поперечине, заднему полу и боковинам кузова. На панели задка устанавливаются задние фонари.

Оперение кузова включает панели передних крыльев (2), наружные панели боковин и рамы ветрового окна (12), панель крыши (10), панель задка (25), а также наружные панели дверей и капота (6).

Основные детали кузова штампуют из листовой малоуглеродистой стали. Толщина основных деталей кузова составляет 0,8мм, а наружных панелей дверей и передних крыльев — 0,7мм, усилителей 1-1,2мм. Мелкие детали штампуют из стали толщиной 0,8-2,5мм. Передние крыля (2) крепятся к каркасу кузова с помощью 8 самонапрягающхся болтов, 4 по верхнему фланцу крыла к брызговикам, по 1 болту спереди внизу и сзади внизу и 2 болтами к передним стойкам под крыльями. Уплотнительные прокладки под крыльями уменьшают вибрацию крыльев при движении автомобиля. Спереди кузов прикрывается облицовкой радиатора, её обычно изготовливают из микропористого пенополиуретана с добавкой мелкоизмельченного стекловолокна. Облицовка окрашивается под цвет кузова, крепится винтами к кузову внизу по концам, спереди и сверху под капотом. Капот (6) состоит из наружной и внутренней панелей, изготовленных из листовой стали толщиной 0,8мм. Панели соединяются между собой загибкой фланцев с клеем. Между панелями устанавливаются расширяющиеся прокладки. Капот навешивается на петли по заднему краю. Впереди капот опирается на резиновые буферы.

Читать еще:  Как обшить салон автомобиля своими руками: обшивка сидений (видео)

Передние двери 24 и 28 и задние 26 в ВАЗ 2109 состоят из наружных и внутренних панелей, рамок окон и усилителей. Каждая дверь навешивается на две петли, которые неподвижными звеньями крепятся болтами к стойкам кузова. Подвижные звенья петель привариваются к усилителям дверей. За счет увеличенных отверстий под болты крепления двери допускается на незначительную величину регулировка зазора между дверью и кузовом. Дверь (17) задка навешивается на заднюю балку (18) крыши на две петли. В открытом положении дверь удерживается двумя газонаполненными упорами. Упоры крепятся шарнирно к кузову и двери. В трубчатый верхний корпус упора вставляется поршень, шток которого выходит из корпуса через уплотнитель. Между поршнем и донышком корпуса находится специальная, смазывающая поршень и шток жидкость и газ. Поскольку газ находится в корпусе под давлением, разборка упора не допускается.

1. Верхняя поперечина рамки радиатора;
2. Переднее крыло;
3. Соединитель переднего лонжерона с полом;
4. Брызговик переднего крыла;
5. Соединитель рамы ветрового окна и боковины;
6. Капот:
7. Правая боковина автомобиля ВАЗ-2108;
8. Нижний средний усилитель рамы ветрового окна;
9. Передняя нижняя балка крыши;
10. Панель крыши;
11. Усилитель крыши;
12. Рама ветрового окна;
13. Арка заднего колеса;
14. Надставка наружной панели боковины;
15. Задняя правая заглушка боковины;
16. Внутренняя стойка рамы ветрового окна;
17. Дверь задка;
18. Задняя балка крыши;
19. Желобок проема двери задка;
20. Сточный желобок;
21. Левая боковина автомобиля ВАЗ-2108;
22. Усилитель центральной стойки автомобиля ВАЗ-2108;
23. Левая боковина автомобиля ВАЗ-2109:
24. Передняя дверь автомобиля ВАЗ-2108; 25. Панель задка;
26. Задняя дверь автомобиля ВАЗ-2109;
27. Усилитель заднего лонжерона;
28. Передняя дверь автомобиля ВАЗ-2109;
29. Задняя поперечина пола;
30. Задний пол;
31. Пластина болта усилителя заднего лонжерона;
32. Усилитель лонжерона под рычаг задней подвески;
33. Надставка усилителя заднего лонжерона;
34. Усилитель лонжерона под кронштейн домкрата;
35. Задний лонжерон пола; 36. Средняя поперечина пола;
37. Соединитель заднего лонжерона и переднего пола;
38. Средний пол:
39. Нижняя накладка боковины;
40. Соединитель боковины и передка;
41. Усилитель передней стойки;
42. Кронштейн переднего сиденья;
43. Усилитель пола под установку домкрата;
44. Передний пол;
45. Усилитель пола под крепление рычага переключения передач;
46. Передняя поперечина пола;
47. Левый кронштейн переднего крыла;
48. Площадка аккумуляторной батареи;
49. Щиток передка с коробкой воздухопритока;
50. Передний лонжерон;
51. Стойка рамки радиатора;
52. Кронштейн крепления блок-фары;
53. Кронштейн передней подвески двигателя;
54. Нижняя поперечина рамки радиатора;
55. Панель рамки радиатора;
56. Левый усилитель нижней поперечины рамки радиатора.

Ваз 2109 схема кузова: данные по геометрии и контрольным точкам

Ваз 2109 схема кузова будет интересна владельцам этого легендарного автомобиля. Хорошее знание схемы позволит осуществить самостоятельный ремонт и даже полностью восстановить металлический каркас «девятки». Очень важны на Ваз 2109 геометрические размеры кузова, так как именно они становятся основным критерием оценки состояния и степени повреждения остова.

С чем связаны повреждения кузова «девятки»

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Бытует мнение, что советские автомобили оснащены «неубиваемым» кузовом. Стопроцентно утверждать это нельзя, но и опровергать такое заявление тоже неправильно. Действительно, кузов Ваз 2109, схема которого представлена в статье, сделан на славу, но со временем любому качеству придет конец.

В ремонте нуждаются практически все кузова автомобилей старше 5-7 лет. И ничего удивительного в этом нет. Условия жизни последних лет, огромное количество вредных веществ, общее ухудшение экологии – все это не может сказываться положительно. Немало вреда приносят и непростые, чуть ли не экстремальные современные условия эксплуатации.

В итоге состояние металлической поверхности приходит в плачевный вид, ДВС и детали отправляют на разборку, а вместо изношенного, но близкого сердцу автомобиля, занимает место новый автокар. Всего этого можно избежать, если знать особенности схемы кузова, разбираться в тонкостях и своевременно проводить профилактические работы.

Особенности кузова «девятки»

Как известно, металлический каркас «девятки» представляет собой несущую конструкцию, а тип кузова относят к хэтчбекам 5-дверной конструкции. Сконструирован он на базе кузова «восьмерки», но максимально унифицирован, а большинство частей и деталей имеют совершенно иные размеры и даже формы. Но одно у все кузовов неизменно – они состоят из цельного остова и навесных компонентов.

В таблице ниже приведена более подробная информация по кузову Ваз 2109 и его особенностям.

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115

Рис. 8.4. Основные справочные размеры для проверки пола кузова: 0 – базовые линии; 1 – оси передних болтов крепления растяжек передней подвески; 2 – центр опоры передней подвески силового агрегата; 3 – центр опоры левой подвески силового агрегата; 4 – центры верхних шарниров передних телескопических стоек передней подвески; 5 – центры шарниров рычагов передней подвески; 6 – точки пересечения осей приварных болтов крепления рулевого механизма с поверхностями кронштейнов;

7 – точки крепления задней опоры подвески силового агрегата; 8 – точки пересечения осей задних приварных болтов крепления рычагов задней подвески с поверхностями задних лонжеронов; 9 – центры верхних опор амортизаторов задней подвески

Значительная часть ремонтных работ по автомобилям, тем более поступающим после дорожно-транспортных происшествий, приходится на ремонт кузовов. В большинстве случаев при ремонте требуется проверка геометрии точек крепления узлов и агрегатов шасси автомобиля. Основные справочные размеры для проверки показаны на рис. 8.4.

Повреждения кузова автомобилей могут быть самыми различными. Поэтому правила ремонта в каждом отдельном случае должны быть свои, наиболее подходящие для этих повреждений, при этом необходимо максимально использовать возможности рихтовки поврежденных панелей. По возможности необходимо избегать термического воздействия на металл, чтобы не нарушать заводскую сварку и противокоррозионную защиту кузова. Лицевые панели кузова снимать только в крайних случаях, чтобы определить места повреждений, выправить или выверить кузов.

В случаях значительных повреждений кузова рекомендуется снимать все внутренние обивочные детали, чтобы облегчить измерение, контроль и установку гидравлических и винтовых домкратов для устранения перекосов и повреждений кузова.

Рис. 8.5. Справочные линейные размеры проемов передних дверей и боковых окон автомобиля ВАЗ-2108

Рис. 8.6. Справочные линейные размеры проемов ветрового окна и двери задка

Рис. 8.7. Справочные линейные размеры проема капота

Правкой необходимо восстановить первоначальные линейные размеры и местоположения силовых агрегатов, размеры проемов ветрового окна, капота, двери задка (рис. 8.5, 8.6 и 8.7).

Выступание лицевых поверхностей и съемных деталей относительно соседних панелей устраняется их подгонкой и регулировкой.

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115
Двигатель ваз 2109, монтажный блок ваз 2114, воздушный фильтр ВАЗ 2115. Снятие рулевой рейки 2108 замена опоры двигателя, замена термостата ваз 2112. Замена тосола или антифриза. Датчик температуры ваз 2114. регулировка сцепления, зажигания. Реле поворотов лада. схема предохранителей, падение давления масла. Натяжение троса сцепления на ВАЗ 21099. ремонт коробки передач ваз.

Источники:

http://cargeometry.com/body-dimensions/180-kuzovnye-razmery-vaz-2108-2109.html
http://vazlada.info/vaz-2109/razmery-kuzova-2109/
http://zen.yandex.ru/media/id/595e22991410c35451a5c9ba/596746c057906abd680f63c2
http://kuzovspec.ru/razmery/vaz-2109-sxema-kuzova/
http://remont-torpedo.ru/raznoe/razmery-lonzheronov-vaz-2109.html
http://21092115.ru/%D0%B2%D0%B0%D0%B7-2108-2109/%D1%80%D0%B0%D0%B7%D0%B4%D0%B5%D0%BB-8-%D0%BA%D1%83%D0%B7%D0%BE%D0%B2/%D0%B2%D0%BE%D0%B7%D0%BC%D0%BE%D0%B6%D0%BD%D1%8B%D0%B5-%D0%BD%D0%B5%D0%B8%D1%81%D0%BF%D1%80%D0%B0%D0%B2%D0%BD%D0%BE%D1%81%D1%82%D0%B8-%D0%BA%D1%83%D0%B7%D0%BE%D0%B2%D0%B0-%D0%B8%D1%85-%D0%BF%D1%80%D0%B8%D1%87%D0%B8%D0%BD%D1%8B-%D0%B8-%D1%81%D0%BF%D0%BE%D1%81%D0%BE%D0%B1%D1%8B-%D1%83%D1%81%D1%82%D1%80%D0%B0%D0%BD%D0%B5%D0%BD%D0%B8%D1%8F/%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82-%D0%BA%D0%B0%D1%80%D0%BA%D0%B0%D1%81%D0%B0-%D0%BA%D1%83%D0%B7%D0%BE%D0%B2%D0%B0/%D0%BF%D1%80%D0%B0%D0%B2%D0%BA%D0%B0-%D0%BF%D0%BE%D0%B2%D1%80%D0%B5%D0%B6%D0%B4%D0%B5%D0%BD%D0%BD%D0%BE%D0%B3%D0%BE-%D0%BA%D1%83%D0%B7%D0%BE%D0%B2%D0%B0.html

голоса
Рейтинг статьи
Ссылка на основную публикацию
Статьи c упоминанием слов:
