Точки подключения сигнализации к автомобилю Лада Приора

Содержание

Лайфхак: иммобилайзер Лада Приора — штатная cигнализация

Сигнализация на Приору это серьезный вопрос, каждый боится за свою машину, пытаясь защитить ее по максимуму. На Приору с завода ставится сигнализация — иммобилайзер (иммобилизатор). На автомобиле Лада Приора, он позволяет частично защитить автомобиль от угона. Иммобилайзер на приоре – это заводское противоугонное устройство, совмещенное с электропакетом автомобиля, который находится под центральной консолью. Владельцы сразу же стремятся отключить иммобилайзер на своей Приоре, потому что считают это архаизмом и предпочитают ставить, более совершенную cигнализацию на машину, взамен штатной противоугонной. Установка сигнализации на приору — обойдется примерно 10 000 -17 000 руб.

Отключить иммобилайзер на приоре не просто. Запуск мотора осуществляется электронной системой управления двигателем, которая также блокирует его работу при включенном иммо. А уже в электронном блоке управления автомобиля, в месте хранения схем EEPROM, происходит процесс обмена данных с иммобилайзером, и на уровне ЭБУ проходит запрет или разрешение на запуск двигателя. Сигнализацию на приоре можно отключить и самостоятельно, но для этого необходимы знания электроники и специальные инструменты.

Для чего нужен иммобилайзер

Иммобилайзер позволит завести двигатель, только при распознавании ключа в замке зажигания. Это блокирующее устройство с помощью передачи сигнала в ЭБУ может заблокировать искрообразование и подачу топлива. На иммо, поступает сигнал с брелока с чипом, посылающим сигнал распознавания ключа.

То есть, даже если злоумышленник подделает сам ключ зажигания, но не подделает брелок, то угнать автомобиль у него не получится. От чипа брелка подается импульс, и без брелка ключ – это заглушка для замка зажигания. Его работа с данными электронного блока управления проводится за секунды, и за это время иммобилайзер успевает определить подлинность чипа.

Характеристика иммобилайзера на приоре

В Лада Приора устанавливались два разных чипа иммо – АПС-4 и АПС-6. В системе АПС-4 кодовый ключ был вшит в ключ зажигания, считыватель находился около руля. Во всех версиях электронный блок управления иммобилайзера конструктивно объединен с электронным блоком управления стеклоподъемников. Если это устройство неисправно, то запуск двигателя будет невозможен и Приора станет недвижимым имуществом.

Где находится иммобилайзер

В Приоре, как уже говорилось ранее, иммобилайзер расположен там, где находится электропакет. Электропакет находится недалеко от ЭБУ, в самом низу панели управления. Найти иммобилайзер в приоре можно, сняв стенку центральной консоли у ног пассажира или водителя. В этом пространстве будет находиться электронный блок управления двигателем (ЭБУД), который крепится с помощью контроллера.

Принцип действия иммобилайзера

Принцип работы иммо — пока двигатель выключен, блокируется система зажигания, а когда ключ вставляется в замок, он начинает свою работу.Один из основных элементов устройства иммобилайзера – антенна – с помощью адаптера распознает сигнал чипа внутри брелока. Если брелока с чипом не будет, антенна иммо не получит сигнал, система не сработает. После распознавания ключа, установленного в замок зажигания, от ЭБУ посылается положительный сигнал к разблокировке системы зажигания. Работа противоугонного средства за секунды завершается, автомобиль готов к запуску.

Причины неисправности иммобилайзера

Иногда у автомобилей ВАЗ ломается иммобилайзер, и водитель, никуда не может уехать на автомобиле. Неисправность иммо может возникнуть по ряду причин:

  • Полный разряд аккумулятора;
  • Технические неполадки;
  • Программные неполадки.

Самый худший способ убить иммо – это полностью разрядить АКБ или же просто отключить АКБ от электросети автомобиля. Обесточивание сети приведет к тому, что в схему EEPROM в ЭБУ будет записываться хаотичный код, и все настройки собьются, иммобилайзер заблокирует работу двигателя.

Технические неполадки – это неполадки с платами, антенной иммобилайзера, ее адаптером. Самая банальная поломка – это «сгоревшая» плата. Точно определить деталь, вышедшую из строя, можно с помощью диагностики противоугонного устройства. Важно следить за предохранителем иммобилайзерав Приоре, потому что он служит расходным элементом в общей цепочке. Ровно также поломка электрооборудования, может пагубно повлиять на работу иммо. Неполадка может возникнуть после замены двигателя или электронного блока управления. При замене двигателя стоит поставить новый ЭБУ и, новый чип иммо.

Программные неполадки – это сбои работы записанного специалистом кода. Они могут возникнуть в ячейках EEPROM, или чипе брелока сигнализации. Если в работу чипа ЭБУ можно внести исправления с помощью компьютера, адаптера и оборудования, то чип брелока придется менять. Встречались случаи блокировки из-за помех от смартфонов и иных мобильных устройств.

Признаки неисправности заводской системы безопасности

  • автомобиль не заводится;
  • блок электронного управления никак не реагирует на нажатие клавиши брелока;
  • система не срабатывает при ударе по поверхности кузова;
  • постоянно активизируется без видимых причин;
  • дверцы блокируются после нажатия клавиши открытия.

Неисправности часто связаны с устройством штатной охранной системы. Собственники отечественных транспортных средств отмечают, что спустя несколько лет эксплуатации стартер не активизируется при попытке завести двигатель, либо отключается спустя несколько оборотов.

Если возникла одна из проблем, отключите устройство, затем обратитесь к установщикам, для диагностики и определения причин неисправности. До момента обращения в сервисный центр протестируйте систему самостоятельно, соблюдая последовательность мероприятий.

Алгоритм действий

  1. Убедитесь что нет следов повреждения брелока. Проверьте работоспособность кнопок, контактов.
  2. Проверьте блок питания. При необходимости замените на новый.
  3. Проверьте работоспособность центрального блока управления. При поломке, неисправности центрального блока потребуется обратиться к установщикам сервисного центра с целью установки нового программного обеспечения.
  4. Устройство, фиксирующее удары по поверхности автомобиля может не срабатывать при неправильно заданных настройках.
  5. Часто водители сталкиваются с обратной проблемой – система реагирует на малейшие соприкосновения с кузовом в результате падения листьев, ветра, дождя, снега, и т.д. Тут также потребуется помощь по настройке.
Читать еще:  Полировка лобового стекла своими руками

Распространена еще одна проблема, с которой самостоятельно справиться водителю не удастся – потеря соединения между блоком питания и электромагнитным контактом. Контакт обеспечивает бесперебойное открывание, закрывание дверей приоры. Для определения проблемы нужен специальный прибор – мультиметр. В зависимости от причин, вызвавших неисправность, требуется переустановка программного обеспечения, либо замена деталей.

Как активировать иммобилайзер

  • Для активации иммобилайзера на Приоре понадобится обучающий ключ. По размеру он почти в 2 раза меньше настоящего, и используется только во время «обучения». Для работы с ним стоит придерживаться следующего алгоритма действий:
  • Закрыть все дверные замки;
  • Вставить обучающий ключ, прокрутить его и задержать в конечном положении не менее 5-6 секунд, а затем провернуть обратно. На протяжении этих 5-6 секунд на приборной панели должен непрерывно мигать световой индикатор. Если он потух раньше времени – значит, что-то было сделано неправильно.
  • Убрать из замка зажигания обучающий ключ и вставить рабочий, запустить систему зажигания. Все это нужно сделать, пока на приборной панели мигает лампочка. Если все было сделано правильно, сначала прозвучит три звуковых сигнала, после некоторой паузы – еще два. Если этого не произошло, значит, иммобилайзер неисправен.

Если на приборной панели все еще моргает лампочка, провернуть ключ обратно.

Иммо может «запомнить» несколько ключей, вот только процесс обучения должен быть непрерывным. В иммобилизаторе приоры будет прописан тот рабочий ключ, с которым проводилась эта операция.

Как отключить иммобилайзер

Самостоятельно отключить иммо, тяжело, потому что, он активируется в автосалоне при покупке, либо на автосервисе, только если хозяин авто изъявляет свое желание. Отключение иммобилайзера на приоре – это перепрограммирование электронного блока управления иммо. Но не все так просто – для изменения кода необходимы адаптер и программное обеспечение, потому что алгоритм работы иммобилизатора записан на языке программирования, который не является базовым для операционных систем компьютеров. Помните, что отключать иммобилайзер можно лишь тогда, когда Вы будете уверены что автомобиль в безопасности.

Процедура отключения иммобилайзера может отличаться. Всё зависит от поколения платы устройства – в иммобилизатор устанавливали либо М73, либо М74. Каждый, кто ищет, как самостоятельно отключить иммобилайзер на приоре, должен найти адаптер класса K-Line.

Для М-74 процесс выключения иммобилизатора будет выглядеть так:

Отключить аккумулятор, отсоединить блок управления иммобилизаторм от сети
К иммо подключается жгут с кабелями и двойным переключателем. Схема соединяется с батареей и компьютером с помощью переходника VAG-COM.
Активируется первая кнопка переключателя, она «дает добро» на изменение кода. Изменение кода ведется в программе WinFlash. Прежде всего, в настройках выбирается тип модуля, параметр скорости передачи информации.
Активируется вторая кнопка переключателя, она отвечает за связь компьютера и блока управления иммо. Сохраняется штатный код блокировки, данные ячеек Eeprom перезаписываются. Весь процесс проходит длительное время, но необходимо дождаться контакта.
По завершении процесса записи блок управления присоединяется обратно к сети автомобиля, запускается АКБ.

Для М-73 процесс будет выглядеть проще:

Установка программы OpenBox и редактора файлов HxD на компьютер. Подключение иммобилизаторак компьютеру через адаптер, считывается штатный код EEPROM. Код сохраняется.
Открыть в редакторе файлов сохраненный код и добавить первую строку с текстом: FFFFFFFFFF. Сохранить изменения. Но такой файл можно поискать в Сети.
Загрузить отредактированный код в память иммо через программу.
Отключить модуль и установить в автомобиль.
Отключение иммобилайзера с использованием обходчика

Самостоятельно отключить иммобилайзер на приоре проще с помощью устройства – обходчика иммобилайзера для приоры (чаще всего их производит Starline). Для этого нужно:

Найти и разобрать блок иммобилайзера в приоре. Перед отключением от сети подключить к компьютеру через переходник.
Перепаять резисторный чип для доработки модуля управления блокиратором. Выполнить диагностику Eeprom и Flash, сохранить имеющиеся версии.
Установить «необученную» программу на место старой. Запаять резисторный чип.
Деактивировать противоугонную систему. Для этого можно поменять замок зажигания в приоре для «обновления» иммобилизатора. Просто в дальнейшем обучающий ключ иммобилайзера не будет задействован.
Отключение иммобилайзера без использования обходчика

Эти способы уже описывались и они более надежны, потому что полностью меняют прошивку устройства и дают гарантию того, что иммобилизатор больше не сломается и не оставит хозяина автомобиля на морозе. Использование модуля отхода, — это, может быть, новаторский способ, но это лишь маскировка проблемы, но не ее искоренение.

Штатная сигнализация на лада приора состоит из следующих звеньев:

  1. Блок регулирования – соединен с системой управления стеклопакетом;
  2. Катушка связи – установлена в замке зажигания;
  3. Главный и показательный ключи, которые оснащены зуммером и контактными клавишами;
  4. Центральная клавиша на приборной панели;
  5. Блок регулирования расположен по правую сторону от педали тормоза. Он имеет несколько точек подключения.

Точки подключения штатной сигнализации на Лада Приора

  • Концевик капота (-) – белый, черный в разъеме посередине;
  • Зажигание (+) – оранжевый в разъеме посередине;
  • Кнопка открывания крышки багажного отсека (-) – черный, белый в маленьком разъеме;
  • Концевик багажного отсека (-) – черный, белый в маленьком разъеме;
  • Заводская звуковая система оповещения – черный, белый на предохранительной панели.Владельцы моделей Ваз меняют, или усовершенствуют существующую защиту. Модернизировать защиту на приору не трудно. Для управления центральным замком требуется перерезать проводок коричневого цвета в водительской дверце и подключиться соответственно схеме.

Подключение концевиков

Подключение сигнализации к центральному замку приора проводится через концевики посредством диодной развязки. В социальных сетях можно скачивать схемы соединения.

Основные концевики

  1. Зажигание – синий, черный цвет, расположен в районе замка зажигания;
  2. Стартер – красного цвета;
  3. Повороты – синий и синий с черной риской;
  4. Зажигание – оранжевый;
  5. Концевик капота – белый с черной полоской;
  6. Генератор – черный с коричневой риской.

Точки подключения сигнализации

Точки подключения сигнализации лада приора зависят от способа установки. Существует два метода – подключение по простой схеме и усложненной.

Простая схема подведения сигнализации на приору

В водительской дверце установлен клавишный модуль. Чтобы его обнаружить, снимите обшивку. Возьмите проводок коричневого цвета. Он отвечает за подачу сигнала. Реле сигналки соединить с его разрывом. Два проводка, которые соединены с каждым концом обрезанного проводка подвести к главному блоку. К одному из концов подводятся соединения реле.

Усложненный вариант

Найти блок бус 2170, определить трёх ядерный разъем. Найти проводки: красно-черный, зелено-черный, одиннадцатый. Разорвать все три контакта. Проводки от места разрыва подвести к блоку управления. Сложность заключается — добраться до блока. Он размещен в области педали газа. Для обеспечения доступа снимается передняя панель.

Виды сигнализаций — производители

Штатная противоугонная сигнализация лада приора – это стандартный иммобилайзер, который защищает транспортное средство от угона. Ее можно заменить на: pandora xl 3050, томагавк, шер – хан, sheriff.

По мнению производителей, штатная противоугонная сигнализация способна обеспечить сохранность лада приора. Однако не исключена возможность модернизировать, или заменить ее на защиту других производителей.

В итоге

Иммобилизатор – это действительно устаревшее по своему принципу устройство, и его отключают, или обходят. Взамен можно поставить надежную сигнализацию и «секретки», которые с большей вероятностью защитят автомобиль от злоумышленников, а не от собственного хозяина. Современные противоугонные системы, конечно, «взламываются взглядом», но дают владельцу точное представление о том, что с автомобилем все хорошо.

Точки подключения сигнализации к автомобилю Лада Приора

Многие владельцы машин предпочитают устанавливать охранное оборудование собственными силами. Для самостоятельного монтажа необходимо определить точки подключения сигнализации на Приора, а затем соединить кабели с последующей изоляцией стыков.

Точки подключения

Подача питания к охранному комплексу производится от замка зажигания; отрицательный вывод крепится к металлическому элементу, соединенному с кузовом автомашины. Для работы блока дистанционного пуска мотора требуется задействовать кабель, идущий от концевого переключателя под рычагом стояночного тормоза. Информация о работе мотора передается в головной блок по отдельному шнуру, подсоединенному к датчику числа оборотов.

Читать еще:  Автосигнализация Pandora Pandect X-1800 BT с управлением через телефон

Точки подключения сигнализации Лада Приора включают кабели, идущие к переключателям, смонтированным в дверях, под крышками багажного отсека и отделения силового агрегата. Дополнительно подсоединяются провода оригинальной сирены (или альтернативного узла). Если сигнализация поддерживает коммутацию цифровой шины CAN-LIN, то требуется также выполнить подсоединение точек (в соответствии с заводской документацией).

Подключение центрального замка

Для подключения сигнализации к центральному замку Приора используется шнур, идущий к контроллеру управления. Кабель покрыт изоляцией коричневого цвета. При прямой схеме коммутации обеспечивается одновременное запирание всех дверных замков, но при снятии охраны будет открываться только водительская дверца. Если владелец автомобиля хочет открывать и остальные двери по сигналу от пульта, то реализуется схема 2-этапного отключения.

Владелец автомобиля подключает в цепь дополнительное реле, которое работает параллельно с контактными узлами блокировки электрических стеклоподъемников дверей. Если не установить реле приводов стекол, то в момент подачи сигнала к ЦЗ будут кратковременно срабатывать моторы (на опускание или подъем стекол). Это возникает из-за конструктивных особенностей жгутов электропроводки и компонентов электрики, установленных в дверях автомашин Приора. На части автомобилей используется 1 реле (при отсутствии задних электрических механизмов).

Подключение концевиков

Сигнальные кабели от концевых переключателей подведены к блоку управления электрикой, который находится в салоне машины. От передних дверей идут кабели с изоляцией сине-черного и коричневого цвета; к задним элементам проложены провода с серо-красной защитой. Дополнительный желто-красный шнур проложен до замка крышки багажного отделения. Переключатель капота моторного отсека покрыт бело-черным изолятором. Перед началом подсоединения рекомендуется проверить назначение кабелей по электрической схеме машины.

Инструкция по установке и подключению

Установка сигнализации на Приора начинается с определения мест расположения блоков охранного комплекса. При монтаже требуется обеспечить минимальную длину соединительных кабелей, запрещается располагать модули на штатных электрических приборах. На части машин Лада 2 Приора используется заводской охранный комплекс с пультом управления, вынесенным на головку ключа. Штатный блок сигнализации на Приоре находится в салоне машины под облицовками тоннеля пола. При установке дополнительного защитного оборудования штатное устройство отключается.

Установка сигналки своими руками начинается с монтажа головного блока, который располагается внутри панели приборов. Узел располагается на удалении от салонного обогревателя, рекомендуется наклонить модуль штекером вниз для стока конденсата. Положительный импульс питания поступает от замка зажигания, в цепи предусматривается предохранитель (номинал указан в документации, прилагаемой к автосигнализации).

Антенный блок ставится на ветровое стекло, часть сигнализаций допускает скрытное размещение узла (со снижением радиуса действия пультов).

Для улучшения качества работы канала связи рекомендуется проложить соединительный кабель на удалении от заводской электропроводки.

При использовании оборудования с автозапуском требуется вывести в моторный отсек температурный сенсор; на части моделей сигнализаций применяется отдельный блок реле, обеспечивающий пуск мотора на расстоянии.

Сенсор удара располагается в салоне машины (пьезоэлектрический микрофон) или внутри головного блока (3-осевой сенсор ускорений). При установке оборудования требуется вывести на обшивку стойки контрольный светодиод, а также переключатель программирования. Головной жгут проводки подключается к блоку центрального замка и сирене, размещенной в моторном отсеке. Для управления замком крышки багажника используется дополнительный канал сигнализации. Подсоединение выполняются в соответствии с заводской инструкцией.

Охранный комплекс на автомобилях Приора подключается к электронному блоку управления, который находится под панелью приборов около педального узла. Для повышения защищенности рекомендуется соединить дополнительные жгуты со штатной проводкой автомашины. Полученные магистрали должны внешне имитировать заводские кабели, что дополнительно усложнит задачу угонщика. Часть комплексов поддерживают реле с радиоуправлением, которые блокируют цепи топливного насоса или зажигания.

При установке проводки требуется использовать кабели из одинакового материала. Если предполагается соединить разнородные металлы, то коммутация производится специальной муфтой. Лишние провода рекомендуется свернуть в рулон, который затем крепится под панелью приборов. Запрещается натягивать или изгибать проводку под прямым углом.

Подключение сигнализации к центро-замку Приора

Подскажите правильное подключение центро-замка к сигнализации на автомобиле Приора. Автомобиль достаточно изученный и, казалось бы уж по нему-то не должно возникать вопросов. Но они до сих пор есть. Отвечаем: Именно такое подключение является правильным не только с точки зрения грамотности, но и с точки зрения удобства. Подключенные в разрыв провода равноценны, не имеет значения какой из них куда будет подключен, работоспособность сохраняется при любом подключении, то есть не надо запоминать, какой куда, они равноценны.

10 комментариев к статье: Подключение сигнализации к центро-замку Приора

При таком подключение режим открытия какой (только вод. .дверь)? В варианте когда штатный иммоб. Неактивирован!

Активирован или нет, не имеет значения. Мы управляем электропакетом, будет происходить открывание и закрывание так, как запрограммировано Вами с помощью родного ключа. Двух шаговое открывание, естетственно поддерживаться не будет…

Где Вы раньше были?

спасиба большое! очень выручили

У меня на приоре (норма) накрылся блок электропакета — купил другой с разбора .Каким образом мне его подключить что то нужно будет программировать. есть желание что боткрывались 4 двери иммобилайзер у меня Неактивирован

Ну а как Вы его можете еще подключить, как не воткнув в него колодки с проводами ))) А дальше переключить его в режим открывания всех дверей. А вот здесь сложности. Ваш ключ не будет работать с новым электро-пакетом. А если провести процедуру обучения, то Ваш отключенный иммобилайзер активируется. Почему он у Вас был отключен? Если просто при продаже автомобиля не провели обучение, то это одно. Если его отключили по причине какой-то неисправности, то это другое — неисправность может вернуться. Если установлена сигнализация с запуском, то скорее всего запуск работать перестанет. Ну и так далее… Вопросов больше, чем ответов.

Спасибо за ответ !Штатную сигнализацию и иммобилайзер я Не стал активировать при покупке машины . так как я установил свою сигнализацию с автозапуском , которой я пользуюсь она работает отлично ,единственное что мне хотелось бы сделать — открытие всех дверей четырех -сейчас открывается только водительская , закрываются все. У меня были проблемы с проводкой был закорочен жгут дверь водителя (колодка которая идет к модулю упраления на двери ) жгут загорелся и пыл ушел под пол в жгут который идет к блокам управления . предохранитель остался целым сейчас все в норме но мой блок электропакета Не работает . Я купил с разбора блок электропакета ключей которые должны быть с ним (красный черный) нет у меня есть только сам блок практический такой же но я не знаю был там активирован иммобилайзер или нет.Вопрос как правильно подключить блок электропакета Б.У. в моей ситуации приора норма 2012г.в. эбу Bosch МЕ17.9.7 (E-GAS),

Trilon, Вы извините, но я не понимаю вопрос. Блок электро-пакета — штатное оборудование, поэтому тут нет никаких вариантов по подключению, я же уже говорил. Нельзя его подключить как-то по другому. Втыкаете колодки и все. А дальше заработает он или нет — вот в чем вопрос. Если горела проводка, то необходимо проверить весь жгут, нет ли в нем замыканий между проводами. Если все исправно, то и заработает все. Переключить работу замков можно только программированием.

Спасибо за ответ !

Панель отправки комментариев Отменить комментарий

Авторизуйтесь используя свой аккаунт в социальных сетях Войти чтобы оставить комментарий.

Лада Приора с 2014 года Установка сигнализации — Пандора

  • 63174 Просмотра

Схема установки сигнализации Pandora lx 3055 на новую Лада Приора с 2014 года — Рестайлинг

Для демонтажа подрулевой пластиковой панели необходимо повернуть пластиковые фиксаторы на нижней части панели и потянув на себя снять панель.

Для подключения цепей автозапуска необходимо разобрать кожух рулевого колеса.

В нижней части кожуха необходимо открутить 5 саморезов и 2 винта.

Для монтажа антенного модуля необходимо демонтировать накладку стойки водителя, крепление на трех клипсах

Читать еще:  Автосигнализации Centurion с функцией запуска двигателя

Для доступа к блоку управления кузовом необходимо демонтировать пластиковую накладку вблизи педали акселератора. Для этого нужно открутить один саморез.

Большинство подключений удобно производить на блоке управления кузовом.

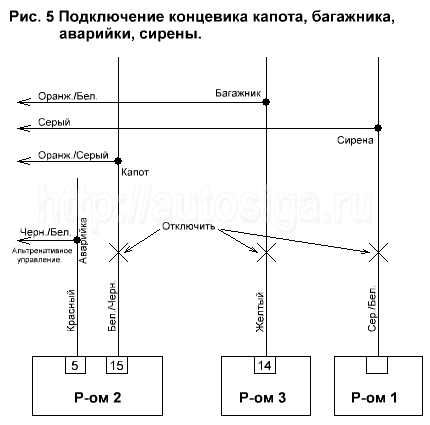

В разъеме A подключаем концевик капота и управление аварийной световой сигнализацией.

Концевик капота – бело-черный

Аварийная световая сигнализация – красный.

В разъеме C подключаем CAN, LIN, концевики дверей и багажника.

Подключения автоматического запуска двигателя удобнее производить в жгуте проводов от замка зажигания.

Зажигание – сине-черный;
Стартер – красный;
Аксессуары – желто-синий;
+12В – коричневый;
Управление осуществляется напряжением +12В. с силовых реле.

Если активирован штатный ключ, то необходимо устанавливать обходчик штатного иммобилайзера.

Вариант 1: Антенну обходчика штатного иммобилайзера устанавливается на замок зажигания вблизи штатной рамки.
Вариант 2: Подключаем обходчик иммобилайзера в разрыв любого из проводов штатной рамки иммобилайзера.

Подключение удобно производить в жгуте проводов от замка зажигания.

Штатная рамка иммобилайзера – зеленый и белый
