Монтажный блок ВАЗ 2110

Схема блока предохранителей на 8 и 16 клапанных ВАЗ-2110: какой и за что отвечает

Любая электрическая цепь в любом современном и не очень современном автомобиле обязана быть предохранена от короткого замыкания. ВАЗ-2110 не самая технологичная машина, но прогресс в компоновке элементов электрооборудования всё-таки есть. По сравнению с классическими моделями ВАЗ. Одним из положительных сдвигов в компоновке элементов стало применение комбинированных блоков, в которых сгруппированы плавкие предохранители и реле. На классике все это было разбросано по всему салону и по всей передней панели. Обслуживать и выявлять неисправности реле и предохранителей стало удобнее, чем мы сейчас и займёмся.

Где и какие монтажные блоки находятся в ВАЗ-2110

Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108 . Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).

Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.

Кроме этого, к каждому из монтажных блоков инженеры обеспечили простой доступ.

Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.

Основной монтажный блок

Схема монтажного блока.

Он установлен слева от водителя в нише передней панели и прикрыт пластиковой крышкой с затвором.

Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

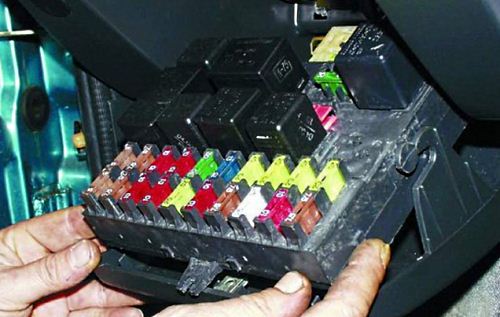

Открываем крышку и видим плату, на которой установлены предохранители F1-F20 . Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.

Расшифровка основного монтажного блока на ВАЗ-2110

Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.

В остальном каждый из предохранителей выполняет такие функции:

  • К1 — реле включения передней оптики;
  • К2 — реле стеклоочистителей;
  • К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
  • К4 — реле ламп ближнего света;
  • К5 — реле ламп дальнего света;
  • К6 — резервное реле;
  • К7 — реле включения нити подогрева заднего стекла.

При попытках обнаружения неисправности можно столкнуться с несоответствием цветов проводов на схеме и на автомобиле.

Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.

Консольный дополнительный монтажный блок

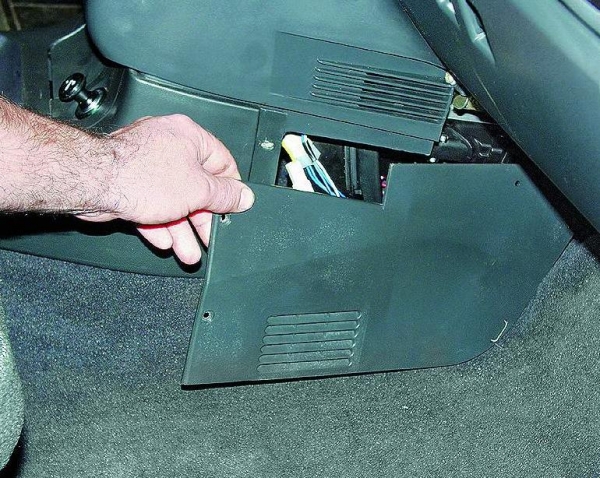

Расположение дополнительного блока предохранителей

Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.

Схема дополнительного блока предохранителей.

Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:

  1. Предохранитель модуля зажигания и электронного блока управления двигателем.
  2. Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
  3. Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
  4. Реле электродвигателя вентилятора.
  5. Реле включения электродвигателя топливного насоса.
  6. Реле системы зажигания.

Изменения в коммутации и компоновке монтажных блоков

Как мы уже говорили, в разное время завод модернизировал систему электрооборудования автомобиля и, естественно, вносил изменения в компоновку монтажных блоков.

Так, в десятках первых лет выпуска предохранитель противотуманок располагался сразу за основным блоком, безо всякой платы, просто болтался на жгуте проводов. Позже его переместили сначала на отдельную плату с левой стороны центральной консоли, а потом в основной монтажный блок.

Как следствие, компоновка блока изменилась. Монтажный блок на 7 реле имеет каталожный номер 2110-3722010-08 , блок на 6 реле маркируется 2110-3722010, а самый новый блок получил артикул 2110-3722010-01 . Кроме этого, встречаются блоки без ножек реле включения передней оптики К1 ( 2110-3722010-12 ), есть блок с ножками, но без реле (ножки соединяются перемычками и чтобы самостоятельно установить реле головного света, перемычки нужно обрезать), в основном же попадаются блоки с ножками под реле без перемычек. Они предполагают либо установку реле К1, либо съёмных перемычек.

Выводы

В любом случае, приступая к поиску неисправности реле или сгоревшего предохранителя, стоит внимательно ознакомиться со схемой и таблицей соответствия номиналов вставок цепям. Пусть предохранители и реле никогда вас не тревожат, стабильных двенадцати вольт вашим системам и приятных путешествий!

Блок предохранителей ВАЗ 2110 – схема и подключение, расположение

Все владельцы автомобилей ВАЗ десятого семейства периодически сталкиваются с тем или иными неисправностями в работе электрооборудования автомобилей ВАЗ 2110. Это обусловлено как некоторыми не совсем удачными конструктивными особенностями, так и зачастую вмешательством в схемы и электро узлы предыдущими владельцами. Для устранения подобного рода поломок просто необходимо знать электрическую схему автомобиля, но в первую очередь решение проблемы нужно начинать с ревизии блока предохранителей. Блоки предохранителей типовые на всем десятом семействе, и сейчас мы их внимательно рассмотрим. Отличия в блоках предохранителей ВАЗ 2110, 2111 и 2112 весьма незначительные. Сам блок находится в салоне на левой водительской стороне и выглядит следующим образом…

Расположение предохранителей на Блоке предохранителей ВАЗ 2110 и ВАЗ 2112

Цепи за которые отвечают предохранители в ВАЗ 2110 и ВАЗ 2112

Номер Сила тока, А Описание предохранителей

F1 5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

F2 7,5А Левая фара (ближний свет)

F3 10 А Левая фара (дальний сеет)

F4 10 А Правая противотуманная фара

F5 30 А Электродвигатели стеклоподъемников дверей

F6 15 А Переносная лампа (розетка)

F7 20 А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

F8 20 А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

F9 20 А Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

F10 20 А Резервный

F11 5 А Лампы габаритного света правого борта

F12 7,5 А Правая фара (ближний свет)

F13 10 А Правая фара (дальний сеет). Контрольная лампа включения дальнего света

F14 10 А Левая противотуманная фара

F15 20 А Электрообогрев сидений. Блокировка замка багажника

F16 10 А Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

F17 7,5 А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

F18 25 А Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

F19 10 А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

F20 7,5 А Лампы задних противотуманных фонарей

Теперь рассмотрим реле:

За что отвечают реле блока предохранителей ВАЗ 2110 и ВАЗ 2112

К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях серии 110 не устанавливается);

Читать еще:  Самые ожидаемые автомобили 2018 года

Монтажный блок на ВАЗ 2110: схема предохранителей

Монтажный блок представлен в виде черного ящика. В отличие от самолетов, получить доступ к автомобильному «черному ящику» можно в любой необходимый автовладельцу момент. Этот блок имеет огромное значение, поскольку объединяет в себе все электрокомпоненты вашего ВАЗ 2110.

Если говорить простым языком, то монтажный блок представляет собой консоль с платой внутри. На ней располагаются плавкие вставки — предохранители. Плюс там находятся реле.

Стандартный МБ

Конструкция разработана таким образом, чтобы водитель имел возможность самостоятельно заменить вышедший из строя компонент. Для этого извлекается сломанный предохранитель, а на его место вставляется новый. Стоят они копейки, но серьезно могут повлиять на работоспособность оборудования.

Чтобы разобраться, как при необходимости заменить предохранитель F6 или любой другой из 20 штук, которые предусмотрены на ВАЗ 2110, нужно определить расположение монтажного и дополнительных блоков, а также разобраться в схемах.

Об этом подробнее в нашем сегодняшнем материале.

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно.

  • Главный блок располагается слева от руля;
  • Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
  • Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Главный МБ

Здесь расположены реле и предохранители. Познакомимся с их описанием более детально и отдельно.

Нашли главный МБ

Обозначение

За что отвечает

Работа ламп автомобиля

Электростеклоочистители лобового стекла

Спецреле, прерывающее поворотные фонари при срабатывании аварийной сигнализации

Включение ближнего света

Включение дальнего света

Участок для установки дополнительного устройства

Работа обогрева на заднем стекле

Далее что касается предохранителей. Располагаются они там же, но обозначение идет буквами F.

На каждом предохранителе указывается номинальный ток и обозначение. Это позволяет использовать новый предохранитель с параметрами, соответствующими требованиям подключенного к нему оборудования.

За что отвечает

Лампы подсветки номерного знака, приборной панели, габаритов на панели приборов, левые габаритные фонари, подсветка багажного отсека

Ближний свет левой фары

Дальний свет левой фары

Правый передний противотуманный фонарь

Вентилятор радиатора охлаждения, клаксон (звуковой сигнал)

Обогрев заднего стекла

Очистители и омыватель лобового стекла

Ближние лампы в правой фаре

Дальние лампы в правой фаре

Левая противотуманная фара

Подогрев сидений в салоне

Аварийный сигнал, сигналы поворотников

Сигнал стоп, подсветка замка зажигания, подсветка салона

Печка салона, подсветка бардачка, прикуриватель

Фонарь заднего хода, контроль работоспособности стоп-сигнала

Первый дополнительный блок

Внутри центральной панели располагается первый из двух дополнительных блоков, предусмотренных для ВАЗ 2110. Найти его можно слева внизу со стороны переднего пассажира.

Данный блок предусматривает наличие трех предохранителей. Каждый из них обладает одинаковым показателем мощности — 15А.

  1. Первый предохранитель несет ответственность за зажигание и модуль контроллера вашего автомобиля.
  2. Второй защищает датчик массового расхода воздуха, датчик подогрева, скорости и продувочный клапан.
  3. Третий необходим для обеспечения защиты форсунок, а также бензонасоса. Так что при возникновении проблем с топливным насосом, первым делом советуем проверить состояние предохранителя, отвечающего за него.

Расположение допблока

Плюс этот же блок включает в себя три реле:

  • Реле с номером 4 отвечает за электровентилятор;
  • Реле с номером пять — это электрический топливный насос;
  • Третье реле входит в группу по защите зажигания на вашем ВАЗ 2110.

Второй дополнительный блок

Второй дополнительный блок следует искать уже в ногах водителя, справа. За защитной крышкой на консоли вы найдете требуемую плату.

На ней располагаются еще три компонента. Отвечают они за:

  • Работу иммобилизатора;
  • Дополнительную оптику (преимущественно речь идет о противотуманных фарах);
  • За работу управления центрального замка автомобиля.

Пример замены

Поскольку все предохранители находятся в общем блоке, то принцип замены у всех одинаковый. Потому можно рассмотреть пример только одного элемента, нуждающегося в замене. Пусть это будет прикуриватель. Обозначается он F6 и F18 (посмотрите таблицу).

Первоочередная задача перед заменой предохранителя — это проверка его работоспособности. Многие сразу меняют элемент, даже не рассмотрев, действительно ли проблема поломки узла заключается в нем.

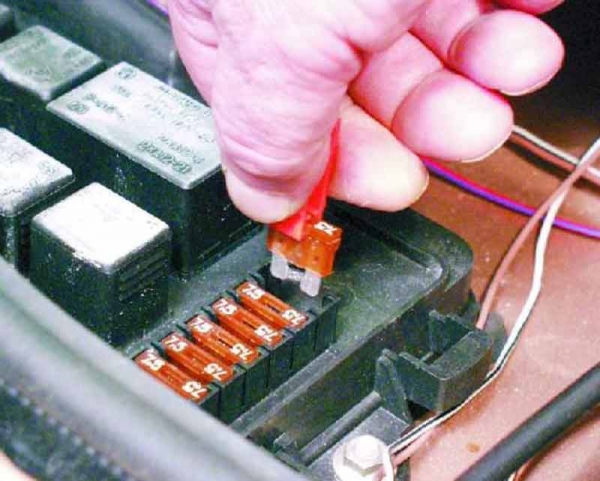

Извлекаем пинцетом

Чтобы проверить предохранитель, следует выполнить несколько пошаговых операций:

  • Заведите автомобиль, повернув ключ в замке зажигания;
  • Убедитесь, что прикуриватель находится внутри своего гнезда, там где ему и положено быть;
  • Подождите около 20 секунд;
  • Достаньте прикуриватель, и проверьте, нагрелся ли он. Если температура осталась такой же, то есть элемент холодный, тогда требуется поменять предохранитель.

Как это сделать? Довольно легко.

  1. Доберитесь до панели, на которой располагается плата с реле и прикуривателями. Находится монтажный блок, как вы помните, слева от руля, внизу торпедо.
  2. Нажав на специальные защелки, крышка отойдет со своего посадочного места. Действуйте аккуратно, чтобы не сломать защелки.
  3. Перед вами теперь открылся монтажный блок.

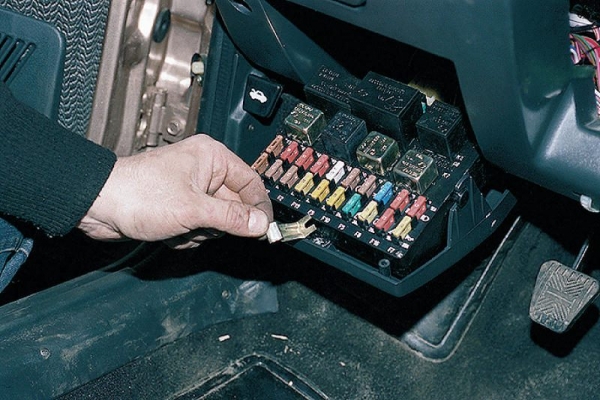

  4. Если внимательно посмотреть на него, вы увидите с краю специальный пинцет. Он предусмотрен еще заводом для того, чтобы аккуратно извлекать предохранители и вставлять на их место новые элементы.
  5. Извлеките пострадавший предохранитель. В данной конкретной ситуации мы говорим про предохранитель прикуривателя, потому вам нужен элемент с обозначением F6 или F18.
  6. Перегорает данный компонент по причине того, что современные автомобилисты нуждаются в дополнительном электрооборудовании, таком как пылесосы, электронасосы. Все это подключается на предохранитель и чрезмерно его нагружает. Отсюда и частые поломки.
  7. Тем же пинцетом вставляется новый предохранитель с теми же параметрами, которые указаны на монтажном блоке.

Если по какой-то причине внутри вашего черного ящика не оказалось пинцета, альтернативой данному инструменту могут послужить небольшие плоскогубцы. Ни в коем случае не пытайтесь извлечь элементы пальцами. Гнезда достаточно хрупкие, а руками вы можете только расшатать его и повредить.

Замена реле и предохранителей — это ремонт простой и бюджетный. Но если вы повредите сам блок, тогда потратиться придется больше, да и попотеть вам точно предстоит серьезно.

Поддаются ли предохранители ремонту? Нет. Это плавкие элементы, которые при сгорании попросту деформируются. Потому ремонт возможен только в одном варианте — замене перегоревших предохранителей.

Монтажный блок ВАЗ 2110: общие сведения и схема

Порядок расположения в монтажном блоке плавких предохранителей и реле:

  • К1 – реле контроля работы ламп;
  • К2 – реле работы очистителя стекла ветрового;
  • К3 – реле-прерыватель для аварийной сигнализации и указателей поворота;
  • К4 – реле работы ближнего света фар;
  • К5 – реле работы дальнего света фар;
  • К6 – реле дополнительное;
  • К7 – реле работы обогрева стекла заднего;
  • К8 – реле резервное (не устанавливается на автомобилях ВАЗ-2110);
  • F1 – F20 – предохранители плавкие.

Защита большинства цепей питания электрооборудования обеспечивается посредством плавких предохранителей. Без них обходятся только цепь заряда аккумулятора, цепь зажигания двигателя и цепь пуска генератора (за исключением обмотки возбуждения), двигателя.

Перед заменой плавкого предохранителя на ВАЗ 2110 необходимо сначала установить причину его выхода из строя и устранить её. Чтобы быстро и правильно определить причину неисправности необходимо обратиться к таблице ниже, которая носит название: «Цепи, защищаемые плавкими предохранителями». В ней нужно просмотреть электрические цепи, защищаемые вышедшим из строя предохранителем.

Таблица «Цепи, защищаемые плавкими предохранителями» предоставляет возможность определить назначение каждого предохранителя, при этом на отдельно взятой конкретной модели автомобиля возможно отсутствие некоторых цепей либо устройств, указанных в этой таблице.

Что нужно знать о монтажном блоке:

Большинство вспомогательных реле и предохранителей располагаются в одном монтажном блоке, который встроен в приборную панель и находится слева от руля, смотрите первое фото сверху.

Никогда не используйте перемычки для замены предохранителей. Также не стоит использовать предохранители, рассчитанные на силу тока другой величины, так как это угрожает работе электрических приборов и даже может стать причиной возникновения пожара.

Читать еще:  Обзор Audi A6 Avant 2019

Условно присвоенные штекерам в соединительных колодках монтажного блока номера и цвет присоединяемых к штекерам проводов, указываются на рисунке ниже.

Схему внутренних соединений в монтажном блоке можно увидеть на рисунке ниже.

Монтажный блок на ВАЗ 2110: схема предохранителей

Монтажный блок представлен в виде черного ящика. В отличие от самолетов, получить доступ к автомобильному «черному ящику» можно в любой необходимый автовладельцу момент. Этот блок имеет огромное значение, поскольку объединяет в себе все электрокомпоненты вашего ВАЗ 2110.

Если говорить простым языком, то монтажный блок представляет собой консоль с платой внутри. На ней располагаются плавкие вставки — предохранители. Плюс там находятся реле.

Стандартный МБ

Конструкция разработана таким образом, чтобы водитель имел возможность самостоятельно заменить вышедший из строя компонент. Для этого извлекается сломанный предохранитель, а на его место вставляется новый. Стоят они копейки, но серьезно могут повлиять на работоспособность оборудования.

Чтобы разобраться, как при необходимости заменить предохранитель F6 или любой другой из 20 штук, которые предусмотрены на ВАЗ 2110, нужно определить расположение монтажного и дополнительных блоков, а также разобраться в схемах.

Об этом подробнее в нашем сегодняшнем материале.

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно.

  • Главный блок располагается слева от руля;
  • Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
  • Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Главный МБ

Здесь расположены реле и предохранители. Познакомимся с их описанием более детально и отдельно.

Нашли главный МБ

Обозначение

За что отвечает

Работа ламп автомобиля

Электростеклоочистители лобового стекла

Спецреле, прерывающее поворотные фонари при срабатывании аварийной сигнализации

Включение ближнего света

Включение дальнего света

Участок для установки дополнительного устройства

Работа обогрева на заднем стекле

Далее что касается предохранителей. Располагаются они там же, но обозначение идет буквами F.

На каждом предохранителе указывается номинальный ток и обозначение. Это позволяет использовать новый предохранитель с параметрами, соответствующими требованиям подключенного к нему оборудования.

За что отвечает

Лампы подсветки номерного знака, приборной панели, габаритов на панели приборов, левые габаритные фонари, подсветка багажного отсека

Ближний свет левой фары

Дальний свет левой фары

Правый передний противотуманный фонарь

Вентилятор радиатора охлаждения, клаксон (звуковой сигнал)

Обогрев заднего стекла

Очистители и омыватель лобового стекла

Ближние лампы в правой фаре

Дальние лампы в правой фаре

Левая противотуманная фара

Подогрев сидений в салоне

Аварийный сигнал, сигналы поворотников

Сигнал стоп, подсветка замка зажигания, подсветка салона

Печка салона, подсветка бардачка, прикуриватель

Фонарь заднего хода, контроль работоспособности стоп-сигнала

Первый дополнительный блок

Внутри центральной панели располагается первый из двух дополнительных блоков, предусмотренных для ВАЗ 2110. Найти его можно слева внизу со стороны переднего пассажира.

Данный блок предусматривает наличие трех предохранителей. Каждый из них обладает одинаковым показателем мощности — 15А.

  1. Первый предохранитель несет ответственность за зажигание и модуль контроллера вашего автомобиля.
  2. Второй защищает датчик массового расхода воздуха, датчик подогрева, скорости и продувочный клапан.
  3. Третий необходим для обеспечения защиты форсунок, а также бензонасоса. Так что при возникновении проблем с топливным насосом, первым делом советуем проверить состояние предохранителя, отвечающего за него.

Расположение допблока

Плюс этот же блок включает в себя три реле:

  • Реле с номером 4 отвечает за электровентилятор;
  • Реле с номером пять — это электрический топливный насос;
  • Третье реле входит в группу по защите зажигания на вашем ВАЗ 2110.

Второй дополнительный блок

Второй дополнительный блок следует искать уже в ногах водителя, справа. За защитной крышкой на консоли вы найдете требуемую плату.

На ней располагаются еще три компонента. Отвечают они за:

  • Работу иммобилизатора;
  • Дополнительную оптику (преимущественно речь идет о противотуманных фарах);
  • За работу управления центрального замка автомобиля.

Пример замены

Поскольку все предохранители находятся в общем блоке, то принцип замены у всех одинаковый. Потому можно рассмотреть пример только одного элемента, нуждающегося в замене. Пусть это будет прикуриватель. Обозначается он F6 и F18 (посмотрите таблицу).

Первоочередная задача перед заменой предохранителя — это проверка его работоспособности. Многие сразу меняют элемент, даже не рассмотрев, действительно ли проблема поломки узла заключается в нем.

Извлекаем пинцетом

Чтобы проверить предохранитель, следует выполнить несколько пошаговых операций:

  • Заведите автомобиль, повернув ключ в замке зажигания;
  • Убедитесь, что прикуриватель находится внутри своего гнезда, там где ему и положено быть;
  • Подождите около 20 секунд;
  • Достаньте прикуриватель, и проверьте, нагрелся ли он. Если температура осталась такой же, то есть элемент холодный, тогда требуется поменять предохранитель.

Как это сделать? Довольно легко.

  1. Доберитесь до панели, на которой располагается плата с реле и прикуривателями. Находится монтажный блок, как вы помните, слева от руля, внизу торпедо.
  2. Нажав на специальные защелки, крышка отойдет со своего посадочного места. Действуйте аккуратно, чтобы не сломать защелки.
  3. Перед вами теперь открылся монтажный блок.
  4. Если внимательно посмотреть на него, вы увидите с краю специальный пинцет. Он предусмотрен еще заводом для того, чтобы аккуратно извлекать предохранители и вставлять на их место новые элементы.
  5. Извлеките пострадавший предохранитель. В данной конкретной ситуации мы говорим про предохранитель прикуривателя, потому вам нужен элемент с обозначением F6 или F18.
  6. Перегорает данный компонент по причине того, что современные автомобилисты нуждаются в дополнительном электрооборудовании, таком как пылесосы, электронасосы. Все это подключается на предохранитель и чрезмерно его нагружает. Отсюда и частые поломки.
  7. Тем же пинцетом вставляется новый предохранитель с теми же параметрами, которые указаны на монтажном блоке.

Если по какой-то причине внутри вашего черного ящика не оказалось пинцета, альтернативой данному инструменту могут послужить небольшие плоскогубцы. Ни в коем случае не пытайтесь извлечь элементы пальцами. Гнезда достаточно хрупкие, а руками вы можете только расшатать его и повредить.

Замена реле и предохранителей — это ремонт простой и бюджетный. Но если вы повредите сам блок, тогда потратиться придется больше, да и попотеть вам точно предстоит серьезно.

Поддаются ли предохранители ремонту? Нет. Это плавкие элементы, которые при сгорании попросту деформируются. Потому ремонт возможен только в одном варианте — замене перегоревших предохранителей.

Предохранители и реле ВАЗ 2110 — 2112

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

Читать еще:  Замена тормозных шлангов

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Источники:

http://carfrance.ru/sxema-bloka-predoxranitelej-na-vaz-2110/
http://www.vlade.ru/blok-predohraniteley-vaz-2110-shema-i-podklyuchenie-raspolozhenie.html
http://luxvaz.ru/vaz-2110/253-shema-predohraniteley.html
http://fastmb.ru/auto_shem/32-montazhnyy-blok-vaz-2110-obschie-svedeniya-i-shema.html
http://luxvaz.ru/vaz-2110/253-shema-predohraniteley.html
http://vmiredorog.ru/tehpomosch/161-blok-predohranitelej-i-rele-vaz-2110-2112/

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
